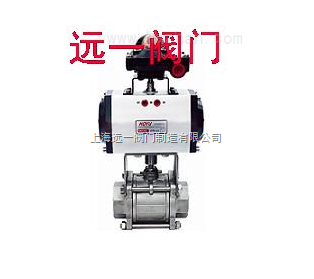

Q611F内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用中国台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。
产品型号/技术参数
|
阀类
|
传动方式
|
连结形式
|
结构形式
|
密封面
|
公称压力（MPa）
|
阀体材料
|
|
球阀
|
6-气动
6s-气动带手动
|
1-内螺纹
6-焊接
|
浮动球直通
|
F-氟塑料
H-合金钢
PPL
|
1.6
2.5
4.0
6.4
|
按表内阀体
材料代号
|
|
公称通径DN（mm）
|
6-100
|
|
材料\材料代号
|
C
|
P
|
R
|
主
要
零
件
|
阀体
|
WCB
|
CF8 304
|
CF8M 316
|
|
球板
|
WCB
|
CF8 304
|
CF8M 316
|
|
阀杆
|
2Cr13
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
|
密封圈
|
增强聚四氟乙烯 对位聚笨
|
|
填料
|
聚四氟乙烯 柔性石墨
|
适
用
工
况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28℃～350℃
|
|
控制型式
|
双作用/单作用
|
|
作用型式
|
切断/调节
|
|
输入信号
|
电信号：0～10mA、-4～10mA 气信号20～100kPa
|
|
回信电压
|
AC220V/DC24V
|
|
工作介质
|
净化压缩压气
|
|
执行器
|
型号
|
GT系列、HY系列
|
|
气源压力
|
0.4～0.7MPa
|
|
二段式不锈钢球阀按用户要求可做成外螺纹连接型卡箍型
|
安装尺寸表
|
公称通径DN（mm）
|
尺 寸（mm）
|
执行器型号
|
|
三段式
|
对焊式
|
承插焊式
|
|
G
|
L
|
d
|
L
|
d
|
D
|
L
|
d
|
D1
|
A
|
|
6
|
1/4
|
65
|
11.6
|
65
|
11.6
|
18
|
65
|
11.6
|
14.1-14.3
|
9.5
|
可选配GTD/GTE、
HY系列执行器
（以上选配仅供参选
具体选用根据实际要求）
|
|
10
|
3/8
|
65
|
12.7
|
65
|
12.7
|
18
|
65
|
12.7
|
17.55-17.8
|
9.5
|
|
15
|
1/2
|
67
|
15
|
67
|
15.8
|
24
|
67
|
15
|
21.7-21.95
|
9.5
|
|
20
|
3/4
|
82
|
20
|
82
|
20
|
28
|
82
|
20
|
27.05-27.3
|
11.1
|
|
25
|
1
|
91
|
25
|
91
|
25
|
34
|
91
|
25
|
33.8-34.05
|
12.7
|
|
32
|
11/4
|
108
|
32
|
108
|
32
|
41
|
108
|
32
|
42.55-42.8
|
14.3
|
|
40
|
21/2
|
139
|
38
|
129
|
38
|
49
|
129
|
38
|
48.65-48.9
|
15.9
|
|
50
|
2
|
148
|
50
|
148
|
50
|
62
|
148
|
50
|
61.1-61.35
|
17.4
|
|
65
|
21/2
|
186
|
64
|
193
|
64
|
78
|
|
|
|
|
|
80
|
3
|
206
|
78
|
222
|
78
|
94
|
|
|
|
|
|
100
|
4
|
240
|
98
|
273
|
98
|
124
|
|
|
|
|
