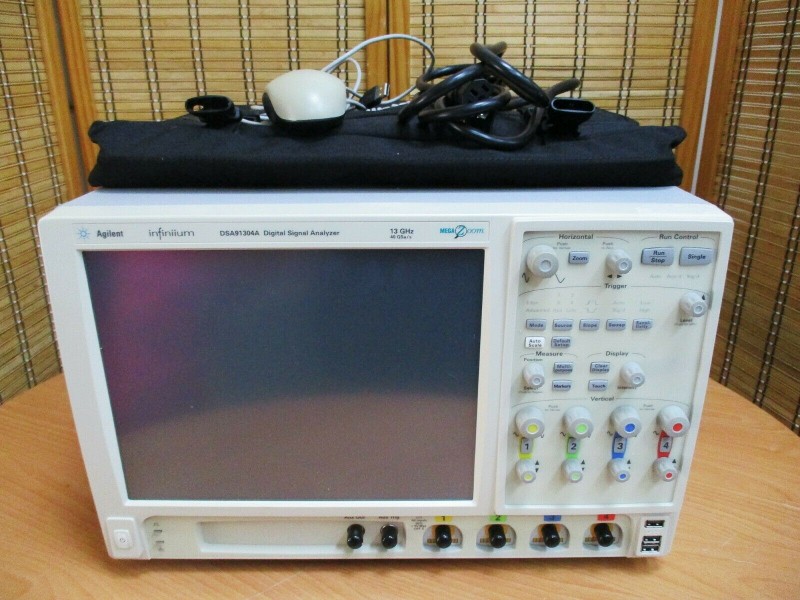

DSO91304A安捷伦数字示波器DSO91304A安捷伦数字示波器

附加的功能：

带宽：13 GHz
频道：4
内存深度：20 Mpts
z大采样率：40 GSa/s
波形更新率：1,000 wfms/s
ADC 位：8 位
本底噪声：50 mV/div 时为 1.73 mVrms
z小上升/下降时间：32 ps (10-90%)，23 ps (20-80%)
通过硬件加速去嵌入更容易补偿探头、夹具和通道效应
通过软件应用程序提高示波器的可用性，以实现合规性、调试和分析
Agilent Infiniium DSO91304A 示波器提供业界z低的本底噪声和z准确的实时抖动测量，可在此带宽级别的示波器上使用。配备全带宽探测解决方案和硬件加速去嵌入和均衡技术，安捷伦示波器是当今要求严苛的高速测量的z佳示波器解决方案。

业界z低的本底噪声
利用公司在 RF 设计方面的专业知识，安捷伦***于关键技术模块，例如我们专有的法拉第笼式前端，以显着降低我们固有的示波器本底噪声。结果：2.5 GHz 至 12 GHz 范围内的任何实时示波器都具有z低的本底噪声。

业界z深的内存
凭借 1 GB 的内存，可以在单次测量中更快地解决低频抖动分量。收集更多数据可以提高统计准确性。安捷伦的集成深存储器保持响应速度并允许进行更全面的测试，支持高达 PRBS23 的码型长度，以获得准确的发射器和接收器结果。

我们添加了全带宽探测和精确的去嵌入和均衡软件
安捷伦示波器的性能与我们的探测、去嵌入和均衡产品的优越性相匹配。使用我们的 InfiniiMax 探测解决方案保持探头尖端的全带宽性能。

使用我们的硬件加速 N5465A InfiniiSim 波形转换工具套件在数字串行链路中的任何位置渲染波形。可配置的系统建模允许您消除不需要的通道元素的有害影响，在插入的通道模型的情况下仿真波形，在物理上无法探测的位置查看波形，并补偿探头和夹具的负载。N5461A 串行数据均衡软件允许您实时模拟均衡技术。

专为无与伦比的实时测量精度而设计。

更快地通过当今苛刻的合规性测试。
Agilent 90000 系列示波器提供业界z广泛的可用一致性应用程序，为完整、自动化的一致性和裕度测试和报告提供快速设置，已成为全球测试机构的-工具。我们的专家在行业标准委员会任职，我们的示波器通过了当今高速串行数据标准的认证。此外，我们的 1G 内存支持对 PRBS23 的码型长度进行实时测试，以z大限度地强调您的设计。

从范围广泛的完整合规应用程序中进行
选择 从行业z广泛的 Infiniium 90000 系列完整应用程序中进行选择，以确保符合当先的行业标准，包括 SATA、PCI Express®、以太网、USB 等。

全面的设置向导和所需测试的完全自动化消除了快速证明合规性的猜测。使用我们在 PCI Express、SATA 和 USB 上可用的协议和分析解码获得进一步的洞察力。

让安捷伦的专家加入您的团队
安捷伦的测量专家是行业标准委员会的成员，帮助定义合规性要求。他们确保我们的工具完全符合标准。您可以从多年的培训和每次测量的经验中受益。

释放宝贵的工程资源
设置向导与智能测试过滤相结合，可以轻松确保运行正确的测试。带有可视化文档和通过/失败结果的综合 HTML 报告可确保在每次测试中保留关键信息。技术人员可以自行运行完整而准确的测试，从而释放宝贵的工程资源。

安捷伦的 N2809A-1NL PrecisionProbe 软件可以快速表征和补偿到 90000 系列输入的任何路径的频率响应。PrecisionProbe 的专利技术使用 90000 系列示波器的 < 15ps 边缘来：

测量任何探头的输入阻抗和响应以及任何电缆的损耗
快速纠正探头和电缆损耗（无需额外的仪器，如 VNA 或 TDR）
纠正相位非线性、幅度非平坦度等探测问题，并查看探头负载的影响
快速了解定义连接的阻抗/电容
