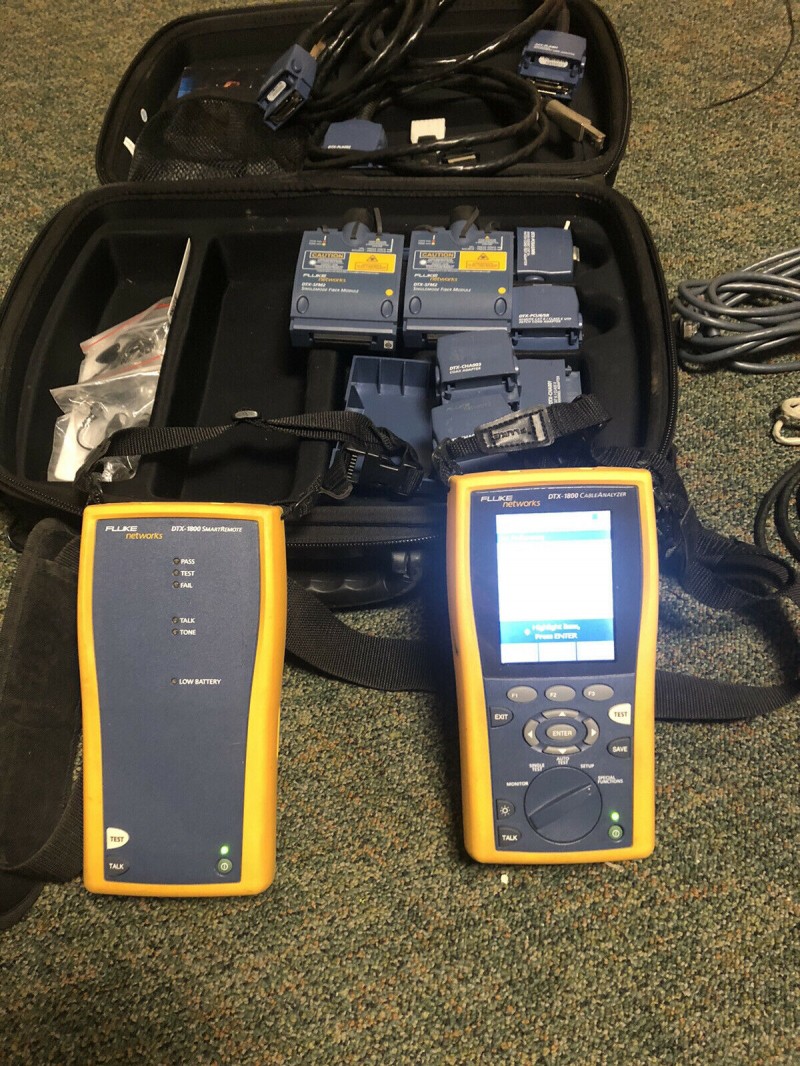

FLUKE DTX-1200福禄克分析仪DTX-1800

附加的功能：

Cat 6 自动测试时间（秒）：12
z大带宽（MHz）：350
准确度：IV
彩色显示
存储图形结果数据
内部存储器容量（图形 Cat 6）：250
可移动存储卡接口 Cat 6 图形结果，每个 16 MB 倍数：300
锂离子电池 – 电池寿命：12 小时
高级诊断
USB接口
串行接口
Cat 6 永久链路适配器
Cat 6 通道适配器
接受常驻光纤模块
在智能遥控器上开始自动测试
主遥控器与智能遥控器的对话
电缆类型

屏蔽和非屏蔽双绞线 LAN 布线：（STP、FTP、SSTP 和 UTP）

TIA 类别 3、4、5、5e 和 6：100 Ω
ISO/IEC C 类和 D 类：100 Ω 和 120 Ω
ISO/IEC E 类，100 Ω
ISO/IEC F 级，100 Ω
标准链路接口适配器

Cat 6/Class E 永久链路适配器

插头类型：屏蔽 Cat 6 居中 8 针模块化插头 (RJ45)
插头寿命：> 5000 次插入
支持的测试：屏蔽和非屏蔽电缆、TIA Cat 3、4、5、5e 和 6 以及 ISO/IEC C、D 和 E 类永久链路
Cat 6/Class E 通道适配器

插头类型：屏蔽8针模块化插座（RJ45）
插头寿命：>10,000 次插入
支持的测试：屏蔽和非屏蔽电缆、TIA Cat 3、4、5、5e 和 6 以及 ISO/IEC C、D 和 E 类通道
测试标准

TIA：根据 TIA/EIA-568B 的类别 3 和类别 5e；根据 TIA TSB-95 的 5 类 (1000base-T)；根据 TIA/EIA-568B.2-1 的第 6 类（TIA/EIA-568B.2 的附录 #1）
ISO/IEC：11801 C、D 和 E 类；11801-2000 C、D 和 E 类
EN: 50173 C、D、E 类
ANSI：TP-PMD
IEEE 802.3：10base-T、100base-TX、1000base-T
IEEE 802.5：（STP 布线，IBM 类型 1，150 Ω）令牌环，4 Mbps 和 16 Mbps
一般规格

自动测试速度：6类双绞线全2路自动测试：12秒或更短；ISO/IEC F 类链路的全 2 路自动测试：30 秒
支持的测试参数：接线图、长度、传播延迟、延迟偏斜、直流环路电阻、插入损耗（衰减）、回波损耗 (RL)、RL @ Remote、NEXT、NEXT @ Remote、衰减串扰比 (ACR) , ACR @ Remote, ELFEXT, ELFEXT @ Remote, Power Sum ELFEXT, PSELFEXT @ Remote, Power Sum NEXT, PSNEXT @ Remote, Power Sum ACR, PSACR @ Remote
电缆音频发生器：生成可由音频探测器（例如 Fluke Networks IntelliTone™ 探测器）检测到的音频。在所有对上生成音调。音调频率范围：440 Hz 至 831 Hz
显示屏：3.7 英寸（9.4 厘米）对角线、240 点宽 x 320 点高、被动彩色、带背光的透射式 LCD。
输入保护：针对持续的电信电压和 100 mA 过电流提供保护。偶尔的 ISDN 过电压不会造成损坏
外壳：具有减震包覆成型的高抗冲塑料
尺寸：主机和智能遥控器：8.5 英寸 x 4.4 英寸 x 2.4 英寸（21.6 厘米 x 11.2 厘米 x 6 厘米），标称
支持的语言：英语、法语、德语、西班牙语、葡萄牙语、意大利语、日语和简体中文
力量

主机和遥控器：锂离子电池组，7.4 V，4000 mAh
典型电池寿命：12 至 14 小时
充电时间（测试仪关闭）：4 小时（低于 40°C）
AC 适配器/充电器，美国版：线性电源；输入 108 V 交流至 132 V 交流，60 Hz；输出 15 伏直流，1.2 安
AC适配器/充电器，国际版：开关电源；输入 90 V ac 至 264 V ac，47 至 63 Hz；输出 15 V dc，1.2 A（隔离输出）
主机内存备用电源：锂电池
环境指标

工作温度：32° F 至 104° F（0° C 至 45° C）
存储温度：-4° F 至 +140° F（-20° C 至 +60° C）
工作相对湿度（% RH 无冷凝）：32° F 至 95° F（0° C 至 35° C）：0 % 至 90 %；95° F 至 113° F（35° C 至 45° C）：0 % 至 70 %
振动：随机，2 g，5 Hz -500 Hz
冲击：1 m 跌落测试，带和不带模块和适配器
安全性：CSA C22.2 No. 1010.1：1992；EN 61010-1 第 1 版 + 修订 1、2
污染等级：IEC 60664 中定义的污染等级 2，适用于 IEC 60950 '信息技术设备安全，1999'
海拔高度：操作：4000 m；存储空间：12000 米
EMC：EN 61326-1
性能规格

基线精度：在测试仪支持的频率范围内，所有 DTX 系列测试仪的基线精度均达到或超过 IEC 61935-1 第二版草案中的 IV 级要求。
6 类/E 类链路测试模式（和较低的链路类别）：DTX CableAnalyzer 远远超过 TIA/EIA-568-B.2-2 和 IEC 61935-1 的 III 级要求。
