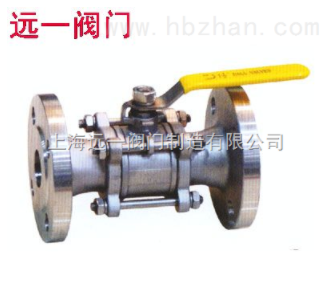

三片式法兰球阀Q41F-16P
2021-09-10 14:34140
信息概况
  • 价格：￥890.00/台
  • 品牌：远一阀门
  • 起订：1台
  • 供应：10000台
  • 发货：3天内
立即购买
远一阀门有限公司
进入商家主页

三片式法兰球阀主要零件材料

序号NO.
  		零件名称 材质
不锈钢 碳钢
1 螺栓 不锈钢304 碳钢
2 弹簧垫圈 不锈钢304 不锈钢304
3 螺母 不锈钢304 碳钢
4 阀盖 不锈钢SS316 碳钢WCB
5 阀体 不锈钢SS316 碳钢WCB
6 球 不锈钢SS304 不锈钢CF8
7 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
8 阀杆 不锈钢SS316 不锈钢SS304
9 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
10 阀杆螺母 不锈钢SS316 不锈钢SS304
11 弹簧垫圈 不锈钢SS304 不锈钢SS304
12 螺母 不锈钢SS304 不锈钢SS304
13 手柄 不锈钢SS304 不锈钢SS304
主要尺寸 单位：mm
SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4"
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 170 180 250
W 130 140 140 170 200 220 350 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22
