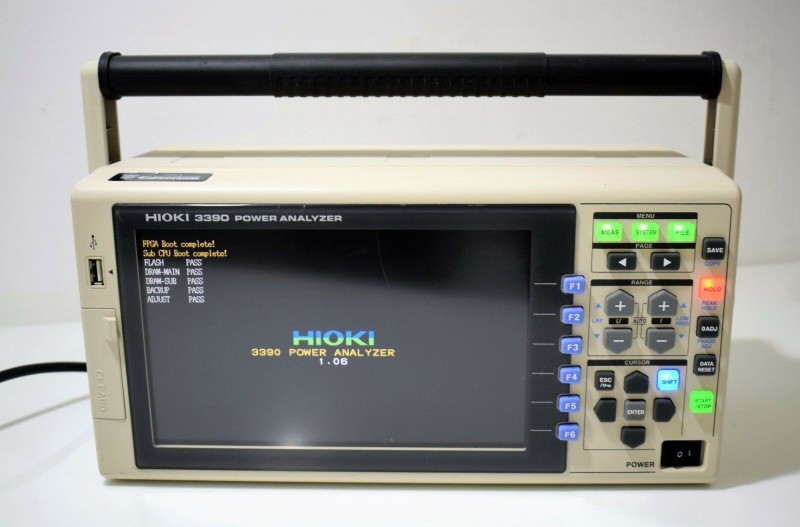

日本原装二手日置hioki3390功率计分析仪PW3390

——————————————————————————————
深圳捷威信专业销售/租赁/回收/各类设备/网络分析仪/频谱分析仪/信号源/功率计/频率计/电桥/电源/示波器/蓝牙测试仪/万用表/光谱分析仪/放大器/热像仪/等等二手仪器仪表。
-------------------------------------------------
公司名称：深圳市捷威信电子仪器有限公司
联系人：谭S 13554860890
座机号码：0755-27538807
QQ：2776035351
地址：深圳市宝安区沙井工人二路广新生大厦920
---------------------------------------------
高价回收倒闭工厂仪器，整批或单出，评估
高价回收工厂闲置仪器，变废为宝帮您资金回笼
高价回收个人处理仪器，全国任意地可物流代收

-----------------------------------------------

HIOKI 3390-10和闭口型电流传感器组合，可实现z高±0.1%的测量精度3390z高仅有0.16%，现在可以进行更高精度的电流测量。为了开发用于节能等用途的产品，需要0.1%为单位的高精度测量，助力于节能、新能源相关的电气机器的开发； 适用在马达、变频器、太阳能面板、功率调节器、电动汽车、空调等节能、新能源领域的电气机器开发。

所有量程都实现统一精度，这样不需要担心量程问题影响电流和功率测量。
    功率分析仪HIOKI 3390-10对于太阳能面板、电动汽车、马达、变频器等节能/新能源相关的电气机器的需求不断的增加。在此类电气机器的开发现场，要求以0.1%为单位的效率改善。这次发售的新产品主机和闭口型电流传感器（CT6862-10、CT6863-10、9709-10）组合使用的测量精度z高可达±0.1%，非常适用于节能产品的开发。

    另外，上述精度（z高±0.1%）的特点是所有量程都能保证相同。3390会因为量程的不同而精度不同。但是，现在所有量程保持同一精度，在测量时候可以忽略因为量程带来的精度差异。
HIOKI 3390-10功率分析仪性能：
实现z高±0.1%的高精度
所有量程统一精度，即便改变量程也保证±0.1%
直接测量变频器输入和输出
完善马达分析功能
高速谐波分析功能(50 ms 数据更新率)
DC, 0.5Hz到5kHz的宽频带测量(频率特性: DC, 0.5Hz到150kHz)
500kS/s 的高速采样波形显示和保存
日置HIOKI 3390-10功率分析仪基本参数

测量线 单相2线，单相3线，三相3线，三相4线
测量项目 电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),电相角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 功率 (η), 损耗 (Loss), 电压脉冲率/电流脉冲率 (Urf/Irf)
干扰测量 (FFT 算法处理): RMS 频谱
谐波测量（ RMS值，功率因素，相位角，总消耗，不平衡的因素）
附加功能（可选9791或9793安装在主机中） ：扭矩，转速，频率，转差率，或发动机输出
谐波测量 输入： 4通道，同步频率范围： 0.5Hz到5kHz ，
谐波分析次数：z大。100以内
干扰测量 通道数: 1通道 (从CH1到CH4通道中选择1),
z大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz
测量量程 电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V
电流量程: 当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277)
当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A
当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A
当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A
取决于电压和电流组合的范围
（功率范围： 6.0000W以2.2500MW ）
频率范围: 0.5Hz到5kHz
基本精度 电压： ±0.05% rdg. ±0.05% f.s.
电流： ±0.05% rdg. ±0.05% f.s. （和专用电流传感器组合精度）
有功功率： ±0.05% rdg. ±0.05% f.s. （和专用电流传感器组合精度）
|没有规定3390-10高精度型号和电流传感器高精度型号的分别的精度（高精度）
同步频率范围 0.5Hz 到 5kHz
频段 DC, 0.5Hz 到 150kHz
数据更新率 50ms ( 测量谐波，取决于同步频率小于45Hz时 )
显示刷新率 200ms (从内部数据更新率中独立，波形，FFT根据画面而定)
数据保存时间间隔 关, 50m～500ms, 1～30s, 1～60分钟，15档切换
外部接口 LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制
要求电源 100 到 240V AC, 50/60Hz, 140VA max.
体积 重量 340mm 宽 × 170mm 高 × 157mm厚, 4.8kg
附件 3390说明书× 1 ，3390-10说明书× 1，3390-10测量指南× 1 ，电源线× 1 ， USB线× 1 ， D - Sub用连接器× 1 （ 仅装备9792或9793时） ，彩色标签× 2
HIOKI 3390-10功率分析仪马达测量选件参数

输入通道数 3通道
CH A: 模拟 DC输入/频率输入 (扭矩信号输入)
CH B: 模拟 DC输入/脉冲输入 (回转信号输入)
CH Z: 脉冲输入 (Z相信号输入)

z大输入电压 ±20V (模拟时/频率时/脉冲时)
测量项目 电压，扭矩，转数，频率，转差率，马达功率
模拟 DC输入 (CH A/ CH B) 测量量程: ±1V/ ±5V/ ±10V
采样率: 10kHz/ 16-bit
精度: ±0.1% rdg. ±0.1% f.s.
频率输入(仅 CH A) 有效振幅范围: ±5V peak
测量量程: 100 kHz, 测量区域: 1kHz to 100kHz
精度: ±0.05 % rdg. ±3 dgt.
频率输入(仅 CH B) 检出电平: (Low) 0.5V以下, (High) 2.0V以上
测量区域: 1Hz to 200kHz (当占空比为50%时)
Accuracy: ±0.05% rdg. ±3dgt.
频率输入(仅 CH Z) 检出电平: (Low) 0.5V以下, (High) 2.0V以上
测量区域: 0.1Hz 到 1kHz
z小检出幅度: 2.5μs以上
精度参数

  电压 电流 有功功率
DC ±0.07% rdg. ±0.1% f.s. ±0.07% rdg. ±0.1% f.s. ±0.07% rdg. ±0.1% f.s.
45 Hz ～ 66 Hz ±0.05% rdg. ±0.05% f.s. ±0.05% rdg. ±0.05% f.s. ±0.05% rdg. ±0.05% f.s.
上述频率范围中以和专用电流测量选件的组合精度而定。
（f.s.适用于3390-10的量程）
1000V以上的电压、有功功率为参考值。

  电压 电流 有功功率
0.5 Hz ～ 30 Hz ±0.1% rdg. ±0.2% f.s. ±0.1% rdg. ±0.2% f.s. ±0.1% rdg. ±0.2% f.s.
30 Hz ～ 45 Hz ±0.1% rdg. ±0.1% f.s. ±0.1% rdg. ±0.1% f.s. ±0.1% rdg. ±0.1% f.s.
66 Hz ～ 1 kHz ±0.1% rdg. ±0.1% f.s. ±0.1% rdg. ±0.1% f.s. ±0.1% rdg. ±0.1% f.s.
1 kHz ～ 10 kHz ±0.2% rdg. ±0.1% f.s. ±0.2% rdg. ±0.1% f.s. ±0.2% rdg. ±0.1% f.s.
10 kHz ～ 50 kHz ±0.3% rdg. ±0.2% f.s. ±0.3% rdg. ±0.2% f.s. ±0.4% rdg. ±0.3% f.s.
50 kHz ～ 100 kHz ±1.0% rdg. ±0.3% f.s. ±1.0% rdg. ±0.3% f.s. ±1.5% rdg. ±0.5% f.s.
100 kHz ～ 150 kHz ±20% f.s. ±20% f.s. ±20% f.s.
上述频率范围的电流
有功功率的精度需要加上电流传感器的精度。

0.5Hz~10Hz的电压、电流、有功功率为参考值。
10Hz~16Hz时超过220V的电压、有功功率为参考值。
30kHz~100kHz时超过750V的电压、有功功率为参考值。
100kHz~150kHz时超过（22000/f[kHz]）V的电压、有功功率为参考值。
1000V以上的电压、有功功率为参考值。
功率分析仪3390-10选件：
马达测量选件9791
D/A 输出选件9792
马达测量D/A输出选件 9793
电压线L9438-50：红、黑各， 3m 长，鳄鱼夹2个。
鳄鱼夹9243：红、黑各一根，CAT II 1000V, CAT III 600V, 适用于接在电压线9438-50 或 9438-70的尾端。
PC卡 2G 9830：PC卡转换器一并提供，容量 2GB
PC卡 1G 9729：PC卡转换器一并提供，容量 1GB
PC卡 512M 9728：PC卡转换器一并提供，容量 512MB
PC卡 256M 9727：PC卡转换器一并提供，容量 256MB
连接线L9217：连接线两端均有绝缘 BNC连接器，可用于连接9791, 9793至输入。 1.7m长
连接线9683：用于同步, 1.5m长
LAN线9642：非交叉以太网线, 提供直连变成交叉的转换线, 5m 长
携带箱9794：用于在运输途中保护3390的硬箱，带滑轮。适合用各种运输方式。

电流测量
AC/DC电流传感器CT6863：CAT III 1000 V, 额定电流AC/DC 200A, DC~500kHz 响应, 电线直径24 mm,线长 3 m
AC/DC电流传感器CT6862：CAT III 1000 V, 额定电流 AC/DC 50A, DC~ 1MHz 响应, 电线直径 24 mm, 线长3 m
AC/DC电流传感器9709：CAT III 1000V, 额定电流AC/DC 500A, DC~ 100kHz响应，电线直径 36mm，线长 3m
