日本阀天RP-9/RP-10高压蒸汽专用减压阀
2022-04-11 21:15204
信息概况
  • 价格：￥0.00/台
  • 品牌：日本阀天VENN
  • 型号：RP-9 RP-10
  • 规格：DN15-150
  • 介质：蒸汽
  • 起订：1台
  • 供应：200台
  • 发货：7天内
发送询价
厦门承益阀门有限公司
进入商家主页

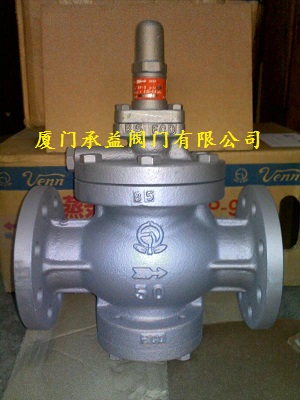

日本阀天RP-9先导式蒸汽减压阀

RP-9/9N型 球墨铸铁制 2.0MPa
RP-10/10N型  铸钢制  3.0MPa

生产设备等设备高压蒸汽管道专用减压阀
高性能、小型、运行稳定的高压专用减压阀

特点

最大减压比20:1，高压力差的环境中也能稳定运行。

1、完全轻型化：比以往产品（RP-2H型）重量轻大约40%！面之间的尺寸与RP-2H型相同。
2、运行稳定：公司多年积累的技术经验和成绩造就运行稳定的内部结构，即使在大流量、高压力差的环境中也可放心使用。
3、密封性能高：先导阀采用球面分割结构，杜绝泄露，不会积累污物和水锈。
4、高耐用性：回收以及隔膜部的耐用性高！

规格

种类
球墨铸铁制
铸钢制
形式
RP-9型
RP-9N型
RP-10型
RP-10N型
产品型号
RP9-L
RP9-M
RP9N-L
RP9N-M
RP10-C
RP10N-C
适用流体
蒸汽
流体温度
220℃以下
250℃
一次侧适用压力
2.0MPa以下
3.0MPa
二次侧调整压力范围
0.03～0.8MPa
标称直径15～80:0.8～1.95MPa
0.03～0.8MPa
0.8～2.0MPa
标称直径100～150:0.8～1.93MPa
最大减压比
20:1
阀前后的最小压力差
标称直径15～80:0.05MPa、标称直径100～150:0.07MPa
封闭压力
0.02MPa以下
压力偏差
下表参照
0.05MPa以内
下表参照
0.05MPa以内
容许泄露量
额定流量的0.05%以下
接口
JIS 20KRF 法兰 批注1.
JIS 30KRF 法兰 批注2.

材
质
阀体
FCD450
SCPH2 批注3.
阀芯和阀座
SUS
活塞和压缩缸
CAC406
SUS
CAC406
SUS
SUS
阀体耐压测试
法兰标称压力的1.5倍（水压）
安装姿态
在水平管道上正立垂直安装

标注1.可制作JIS10、16K法兰

标注2.可制作JIS10、16、20K法兰

标注3.可制作不锈钢材质阀体
RP-9，10型的偏差
二次侧调整压力范围
压力偏差
0.03～0.035MPa
0.02MPa以内
0.035以上,不足0.07MPa
0.03MPa以内
0.07以上，不足0.08MPa
0.05MPa以内

尺寸

RP-9，9N型（球墨铸铁制）法兰规格JIS 20KRF               （单位：mm）


标称直径
L
G
H
Cv值
重量（kg）
15
170
77
216
1
7.5
20
170
77
216
2.5
7.5
25
210
77
216
4
9
32
210
96
237
65
12
40
220
96
237
9
12
50
250
104
247
16
15.5
65
290
115
262
25
20.5
80
350
122
277
36
26.5
100
384
142
342
64
60
125
434
192
372
100
90
150
544
209
407
144
120
RP-10，10N型（铸钢制） 法兰规格JIS 30KRF                （单位：mm）


标称直径
L
G
H
Cv值
重量（kg）
15
198
80
217
1
7.5
20
198
80
217
2.5
7.5
25
228
80
221
4
9
32
232
97
238
6.5
12
40
248
97
238
9
12.5
50
280
107
248
16
15.5
65
288
119
263
25
20.5
80
266
126
278
36
26.5
100
426
146
342
64
60
125
454
197
372
100
90
150
564
216
407
144
120
