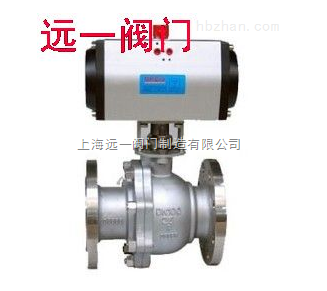

气动法兰球阀Q641F-16C/25/40P/R/RL
2021-06-17 10:48164
信息概况
  • 价格：￥1900.00/台
  • 品牌：远一阀门
  • 起订：1台
  • 供应：10000台
  • 发货：3天内
立即购买
远一阀门有限公司
进入商家主页
气动法兰球阀介绍：
气动法兰球阀主要技术参数：



气动执行器
型号
QW系列、AT系列、AW系列
气源压力
0.4 ～ 0.8 MPa
zui大回转角度
90°～92°
回信器
AC220V  AC110V  DC24V
控制信号
电信号：0～0Ma  4 ～20Ma   气信号：0.02 ～0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ～ 90℃
主要性能规范：
型 号
公称压力
 PN（MPa）
试验压力Ps（MPa）
工作温度
（℃）
适用介质
壳体
密封
Q641F/H-16C
1.6
2.4
1.76
-50～450
（不同工况温度，选用不同的材质）

水、石油、天然气、酸类等
Q641F/H-25
2.5
3.75
2.75
Q641F/H-40
4.0
6.0
4.4
阀体主要零件材料：
零件名称
阀体
球芯
阀座
阀杆
填料
支架
连接轴
Q641F/H
铸钢、不锈钢
不锈钢
聚四氟
2Cr13
柔性石墨
铸钢、不锈钢
铸钢
气动执行器主要部件材料：
零件名称
缸体
端盖
活塞
轴
O型圈
指示轴
螺栓
QW系列
AT系列
铝合金型材
（硬质阳极氧化）
压铸铝合金
（环氧树脂喷涂）
压铸铝
钢
（镀镍磷合金）
NBR

主要外形尺寸                                         （单位；mm）
DN
L
H
D
D1
L0
Z-φd
执行器型号
15
130
200
95
65
165
4-φ14
QW-TZ01/AT50D
20
140
204
105
75
165
4-φ14
QW-TZ01/AT50D
25
150
215
115
85
165
4-φ14
QW-TZ01/AT63D
32
165
240
135
100
225
4-φ18
QW-TZ02/AT63D
40
180
265
145
110
225
4-φ18
QW-TZ02/AT75D
50
200
275
160
125
225
4-φ18
QW-TZ02/AT75D
65
220
379
180
145
245
4-φ14/4-φ18
QW-TZ03/AT88D
80
250
390
195
160
330
8-φ18
QW-TZ04/AT100D
100
280/320
416
215/230
180/190
330
8-φ18/8-φ23
QW-TZ04/AT115D
125
320/381
542
245/270
210/220
380
8-φ18/8-φ25
QW-TZ05/AT145D
150
360/400
572
280/300
240/250
380
8-φ23/8-φ25
QW-TZ06/AT160D
200
400/500
736
335/360
295/310
440
12-φ25/12-φ25
AW17
250
530/568
926
405/425
355/370
580
12-φ25/12-φ30
AW20
300
600/648
1059
460/485
410/430
715
12-φ25/16-φ30
AW28
350
550/762
1127
520/550
470/490
875
16-φ25/16-φ34
AW28
400
600/838
1398
580/610
525/550
995
16-φ30/16-φ34
AW35
