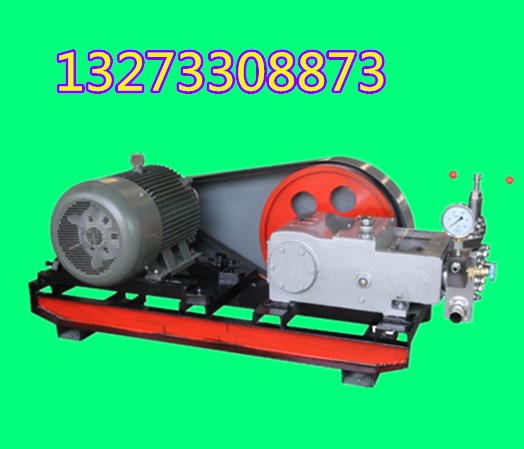

电动试压泵是机械工业部通用机械研究所试压泵联合设计组设计的系列产品，它具备了旧式产品的“三化”程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点，并在此基础上增加了传动装置和十字转换，使本系列产品的达到要求，各种性能稳定可靠，使用更加安全方便，同时达到了节能省电的效果。在产品结构方面选用了封闭式水箱，降低了整机高度，使外形更加紧凑美观。
用途：电动试压泵，主要使用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验，予应力加工新工艺和试验室中获得液体高压源的设备。
该产品系按5°—60℃的清水，乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的，泵的工作环境温度：5°—60℃。选用试压泵时，应根据所需的试验压力来选择泵的额定排出压力。
主要结构和工作原理：该产品为卧式2缸往复泵。由电动机、减速箱、传动箱、水缸、集水器、安全阀及水箱等主要部件组成。
泵装在水箱盖上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱内的蜗轮轴与蜗轮速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。
在柱塞的往复作用下，2只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、进水管、开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，实现试压。
集水器是泵的控制枢纽，起控制、测量和保护作用。集水器上设有安全阀、放水阀及连接输出接管的工作接头和压力表接头。
安全阀是本泵液力端的过载保护装置，出厂已调好。
电动试压泵使用和步骤
开箱后的安装：1.安装滚轮。将四只滚轮套装在轮轴上（垫圈20在滚轮两侧），穿好开口销。 2.安装安全阀。拧去集水器上包装的螺塞，将安全阀装在集水器的安全阀接头M14×1.5—5H孔内。3.安装压力表。压力表拧入旁边的压力表接头螺母，使表面朝向便于观察的方向，压力表的大数值应相当于泵额定压力的1.2-1.5倍。
一、使用前的准备工作： ①减速箱内加足润滑油，使油面达到油标上限值或稍低位置。润滑油为黑色齿轮油。
②两侧传动箱经加油标牌注入30号机械油，油面应略高于十字头下部导轨面，长期连续使用应注意补充。
③检查各紧固螺拴有无松动现象。
④水箱内加满洁净的工作介质，并应注意过滤网不得露出水面。
⑤被试容器应预先充满工作介质。
⑥将被试容器管路与集水器的工作接头连接好。
二、使用中应注意事项：
①减速箱中油温高不应超过80℃。
②工作中如发现泵或其他部分有明显渗漏现象，应及时排除。
③安全阀不能当溢流阀使用。
④在升压过程中，若压力表指针摆动太大，说明用户的被试压件容积太小，此时在系统中接上一个有足够容量的压力容器或其它相应的蓄能装置。
⑤若被试压件容积较大，可先连续运转升压，待接近试验压力时再点动升压。操作过程中应密切注意系统压力，避免意外超压。
⑥若不慎意外超压，可打开放水阀，卸除部分压力后重新升压。
三、使用操作步骤：
①开启放水阀。
②启动电机，在常压下运转5分钟，检查泵的运转是否正常。若无异常响声及阻滞现象，吸、排情况正常且泵排出的工作介质无明显波动，即可关闭放水阀，启动本泵试压。
③当泵的排出压力达到或接近要求压力值时，即应停机。
④试压泵以外的管路也可以安装截止阀和放水阀，与容器隔断，使被测试件处于保压状态。
⑤试压完毕后，打开放水阀卸压，将工作介质放回水箱内。
试压泵安全操作规程
1、严格按照试压要求的规定进行试压试验，试压件应整洁、干净、易检验。
2、试压前应检查电气系统和接地情况，校对压力表，试压泵运转及润滑是否正常，试压表的度数，不小于试验压力的1.5倍。
3、试压准备工作中应安排进水口与排水口位置，电动试压泵试压充水时先打开排气孔，卸下压力表，使容器内空气放净，待排气孔和压力表接管口出水时，再装表和关闭排气孔。
4、升压需缓慢、不准超压，试压件升到一定压力后禁止捶击。试件及管线如发现缺陷，应先降压于零位后再处理，不准带压工作。
5、负压、低压的试件、小容器可一次升压到一定的压力后，保压检查。容积大的试件，可以分段升压和检查。
6、试压件需放置平稳，试压部位经检验不得渗漏。
7、试压工作结束后先放水、卸压后再拆卸螺栓，冬季试压后，需立即将水放净，以防冻坏设备。
8、紧固螺栓应使其受力均匀，防止局部变形。
9、试压泵应有人操作，每次试压需两人以上，并有人指挥在未放水前，要坚守岗位。
10、将检查到的缺陷部位要做出标记，并填写试压记录。
维护和保养：1、泵外表、减速箱和传动箱内的润滑油及水箱中的试压介质需保护清洁，不允许有污物和其他杂物。
2、用的润滑油工作56小时后应当更换。以后每工作500小时更换一次。
3、长期停用的泵，其内部应进行防锈处理。先把试压介质排净。外露零件外表应涂防锈油。
4、经常注意泵的蜗轮轴向间隙：蜗杆为0.04-0.07mm,蜗轮为0.05-0.10mm。如不符合此值，需调整通盖、闷盖纸垫或侧盖纸垫。
5、在环境温度0℃以下使用，工作介质为水时应添加防冻剂。
