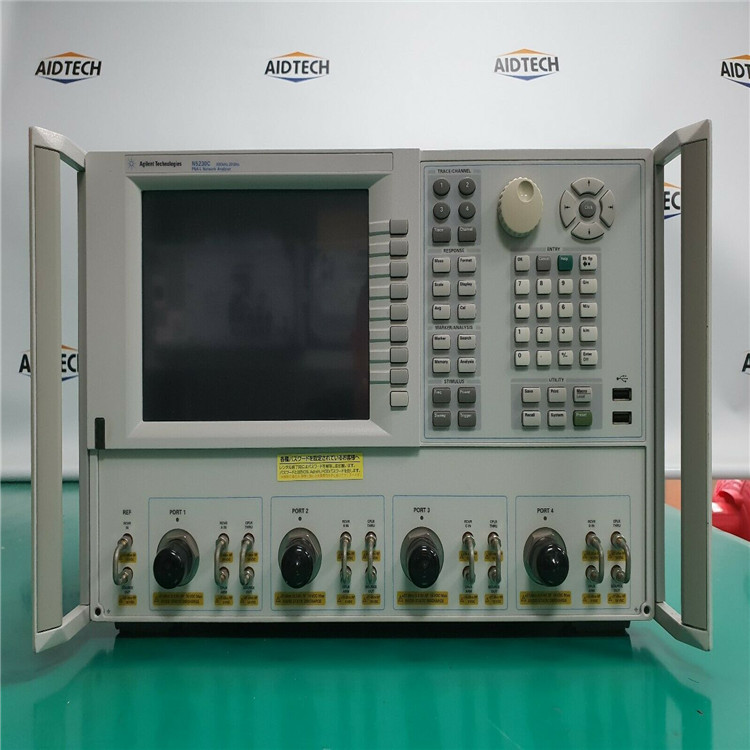

KEYSIGHT N5230C微波网络分析仪agilent安捷伦N5230C

PNA-L网络分析仪:
N5230C
300 kHz~6，13.5或20GHz
10MHz~20，40或50GHz
欢迎来到PNA的世界 —畅销的微波网络分析仪
秉承安捷伦在射频微波领域 40 多年的经验，
PNA系列为微波网络分析仪在测试速度、精度和通用性
等方面确立了新的标准。过硬的质量、稳定的硬件和灵
活的软件是PNA系列产品的核心。标准配置的PNA矢量
网络分析仪非常适用于测试诸如滤波器和放大器之类的
无源器件和有源器件。对于更复杂一些的测试，例如混
频器测试、谐波测试、互调失真(IMD)测试、射频脉冲测
试、天线测试、毫米波器件测试、噪声系数测试，甚
是非线性测试等，用户可以很方便地在标准PNA配置的
基础上增加相应的软、硬件选件来实现。
主要特性
的性能
● 极高的动态范围: 当测试频率为20GHz时，测试端
口处的动态范围可达127 dB
● 极低的迹线噪声: 当IFBW设置为1 kHz时，迹线噪声
仅为0.002 dB rms
● 极快的测量速度: 每个测试点的测试仅需要
4.5~26微秒
● 极高的稳定度: 0.05?dB/°C
采用的校准技术，支持各种规格的电子校准件
的混频器和脉冲测量应用软件
单端口器件测量和平衡(差分)器件测量
32个测量通道、可显示的测试迹线的数量不受限制，
每个通道32001个测试点
易于组成自动测试系统: 开放的Windows? XP操作界
面，USB接口，标准的LAN和GPIB接口
PNA采用高分辨率触摸屏显示器，
可以让您毫不费力地读取测试数据和观察测试迹线。
有了这样增强型直观的操作界面，无论测试任务和
测试的执行有多么复杂，您都可以轻松地完成。
PNA-X—性能的微波网络分析仪
凭着业界领xian的性能和在高度集成的软、硬件平台上灵活实现的众多应用，PNA-X在今天已经成为应对有源器
件测量挑战的理想解决方案。PNA-X让工程师们处于元器件测试的前沿。
内置
信号
合路器
内置开关
可以灵活地
接入外部信号
信号源 1
信号源2 输出 1 输出2
输出 1 输出2
后面板
测试端口1
PNA-X结构图(包括选件400、419和423)。
测试端口3 测试端口4 测试端口2
高质量的频率合成源
10MHz~13.5、26.5、43.5、50或67GHz
内部第二个信号源用于互调失真(IMD)、热态(Hot)
S22测试以及高速本振扫频测量
高输出功率和宽功率扫描范围，特别适用于对放大
器进行测试
优良的谐波性能，用于精确的谐波和互调失真(IMD)
测量
精确的真实模式激励，用于差分器件的测量
高灵敏度的线性接收机
接收机压缩点电平高，提供更高的动态精度
在进行脉冲S参数测量时，具有更高的灵敏度
直观易用的操作界面
超大10.4英寸触摸屏显示器
使用鼠标点击和拖拽游标，对局部显示进行放大
的灵活性
内置信号合路器，便于测量互调失真和热态S22参数
内置脉冲调制器和脉冲发生器，独立完成脉冲参数
测量
内部的开关可以灵活地选择信号路径，便于增添外
部滤波器、前置放大器等辅助测试设备
噪声系数测试功能(选件)是目前业界精度高的噪
声系数测量手段，同时，它进一步扩展了PNA-X —
次连接完成多种测量的能力
大量的前、后面板跳线为直接接入测试端口耦合器
和接收机提供了灵活的手段
信号源和接收机衰减器可以更好地优化测试
内置直流偏置可以简化对放大器的测试设置
用于复杂测试系统的三组触发信号
