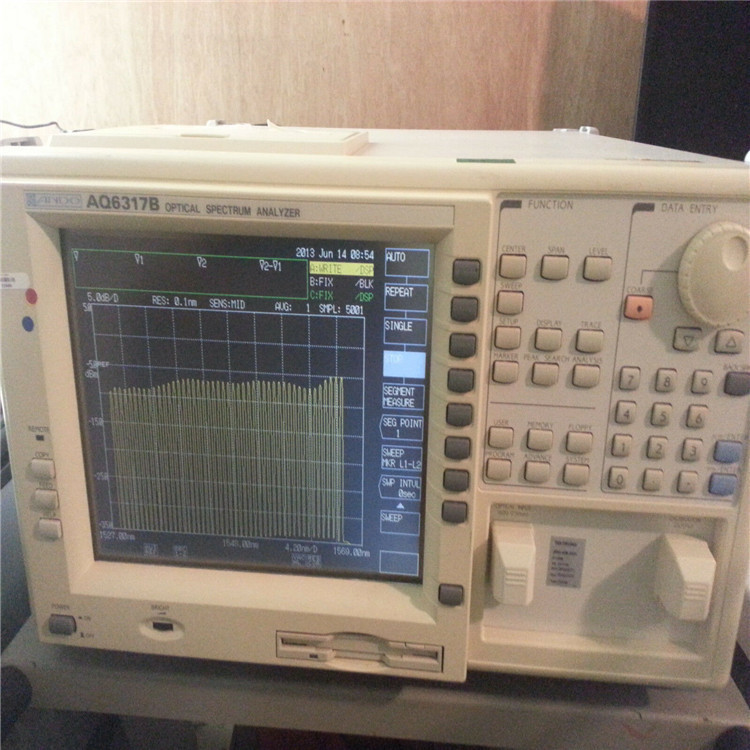

YOKOGAWA AQ6317B横河频谱分析仪AQ6317C

附加的功能：

50 GHz WDM信号的宽动态范围：动态范围在峰值±0.4 nm处为70 dB，在峰值±0.2 nm处为60 dB。
高分辨率测量通过间隔为50 GHz的WDM系统实现了宽动态范围。
高波长精度：在1520至1580 nm处提供±0.02 nm波长精度，在1580至1620 nm处提供±0.04 nm，具有±0.01 nm波长线性度，使其特别适用于高精度损耗波长特性和WDM器件的其他评估。
波长刻度表示在空气和真空中。
高波长分辨率：达到0.015 nm的波长分辨率。
多种分析功能：WDM和其他光学设备（LD，LED，FBG等）的分析功能
同步扫描：结合使用AQ4321可调激光源，可以通过高速同步扫描获得更高的波长分辨率/更大的动态范围
高灵敏度：高灵敏度允许测量低至-90 dBm的光，覆盖1200至1650 nm。
低偏振相关性：因为偏振相关性可低至±0.05 dB，所以可以精确地进行诸如光放大器增益之类的测量。
高水平精度：精度在±0.3 dB之内。
高功率测量：z大 +20 dBm（100毫瓦）
即使没有光衰减器，也可以直接测量光放大器的高功率输出。
9.4英寸彩色LCD
脉冲光可以测量
三个独立的跟踪记忆
规格

适用光纤：SMF，GI（50/125 µm）
测量波长范围：600至1750 nm）
波长精度：±0.02 nm（1520至1580 nm，使用内置参考光源校准后）；±0.04 nm（在使用内置参考光源校准后为1580至1620 nm）；±0.5 nm（600至1750 nm）
波长线性度：±0.01 nm（1520至1580 nm）; ±0.02 nm（1580至1620 nm）
波长重复性：±0.005 nm（1分钟）
波长分辨率：z大 分辨率：0.015 nm或更高（1520至1620 nm，分辨率设置：0.01 nm）
分辨率设置：0.01、0.02、0.05、0.1、0.2、0.5、1.0、2.0 nm
分辨率精度：±5％：（ 1300至1650 nm，分辨率：0.05 nm或更高，分辨率校正：ON）
测量电平范围：-90至+20 dBm（1200至1650 nm，灵敏度：HIGH3）; -80至+20 dBm（1000至1200 nm，灵敏度：HIGH3）; -60至+20 dBm（600至1000 nm，灵敏度：HIGH3）
电平精度2，3）±0.3 dB（1310/1550 nm，输入：-30 dBm，灵敏度：HIGH1-3）
电平线性度：±0.05 dB（输入：+10至-50 dBm，灵敏度：HIGH1-3）
电平平坦度：±0.1 dB（1520至1580 nm），±0.2 dB（1580至1620 nm）
偏振相关性：±0.05 dB（1550/1600 nm），±0.05 dB典型值 （1310纳米）
动态范围：60 dB（1523 nm，峰值±0.2 nm，分辨率：0.01 nm）; 70 dB（1523 nm，峰值±0.4 nm，分辨率：0.01 nm）; 45 dB（1523 nm，峰值±0.2 nm，分辨率：0.1 nm）
扫描时间：约 500 ms（Span：100 nm以下，灵敏度：NORM，HOLD，平均：1，501个样本，分辨率校正：OFF）; 大约 0.5分钟（跨度：100 nm以下，灵敏度：HIGH2，平均：1，501个样本，无信号）
功能

自动测量：程序功能（20个程序，200步），长期测量功能
设置测量条件：跨度设置：0至1200 nm
测量灵敏度设置：NORMAL HOLD / AUTO，MID，HIGH1 / 2/3
平均设置次数：1至1000次
样本编号设置：11至20001，自动
自动设定测量条件
标记间扫动功能
0 nm扫描功能
脉冲光测量功能
空气/真空波长测量功能
TLS同步测量功能
轨迹显示

电平刻度设置：0.1至10 dB / div，线性
同时显示3条独立迹线
z大/z小 保持显示
滚动平均显示
轨迹间计算显示
归一化显示
曲线拟合显示
3D显示
分割显示
功率密度显示，％显示，dB / km显示
横轴刻度的频率显示
数据分析

WDM波形分析（波长/电平/ SNR列表显示），光纤放大器分析（GAIN / NF，单/多通道），PMD分析，光学滤波器分析，DFB-LD分析，FP-LD分析，LED分析，SSMR分析，峰搜索，谷底搜索，光谱宽度搜索，陷波宽度搜索
Delta标记（z大200），线标记（分析范围规格）
长期测量结果的图形显示
其他

自波长校准功能（使用内置参考光源）
波长/电平补偿功能，标签功能，帮助功能
记忆

内置FDD：3.5英寸2HD
内部存储器：32条迹线，20个程序
文件格式：跟踪文件，程序文件，测量条件文件，文本文件（跟踪，分析数据等），图形文件（BMP，TIFF）
数据输出：打印机内置高速打印机
界面

遥控器：GP-IB（2个端口）；TLS控制接口（TTL）
扫描触发输入（TTL）
采样使能输入（TTL）
采样触发输入（TTL）
模拟输出（0至5 V）
视讯输出（VGA）
显示：9.4英寸彩色LCD（分辨率：640 x 480点）
光纤连接器：FC（标准）
电源要求：AC 100至120/200至240 V，50/60 Hz
环境条件

工作温度：5至40ºC
储存温度：-10至+50ºC
湿度：80％RH以下（无凝结）
尺寸和质量：约 425（宽）x 222（高）x 450（深）毫米


AQ6317B是一款高级光谱分析仪，适用于广泛的应用，包括光源评估，光学设备中损耗波长特性的测量以及WDM（波分复用）系统的波形分析。

尤其是在C波段和L波段，该装置可实现高波长精度和波长线性度，并可评估用于WDM的光学设备。分析功能使操作和扩展性变得简单。

AQ6317B包含用于光谱分析仪的z新Ando技术。下一代的参考设备。

与以前的模型相比，AQ6317B的波长精度已提高到±20 pm，并且也指定用于L波段。改进了WDM分析功能和陷波宽度分析功能，并新增了多通道NF分析功能和光学滤波器分析功能。它与其他改进（例如加速扫描）一起使用变得更加容易。
