产品特点：

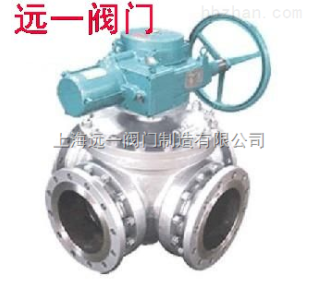

Q946F-10C/Q946F-16C/P/R/RL电动四通换向球阀上海产品-电动四通换向球阀》电动四通球阀价格，球阀换向为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相邻的两个通道实现两两互通。本阀门系列可配置多种驱动装置。电动四通球阀输入4-20mA 信号及 220VAC/380VAC电源即可控制运转。电动四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；电动四通球阀在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；电动四通球阀在城市和工业企业的给排水、供热、和供气系统中；电动四通球阀在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。电动四通球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个点。
产品优点：
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
主要零件材质：
|
零件名称
Accessory name
|
材 质 Material
|
|
GB
|
ASTM
|
|
阀体、阀盖
Body,bonnet
|
WCB
|
A216-WCB
|
|
密封圈
Sealing Ring
|
PTFE、对位聚苯
PTFE、Counterpoint polypheny1
|
PTFE、对位聚苯
PTFE、Counterpoint polypheny1
|
|
球体 Ball
|
1Cr18Ni9Ti
|
SS 304
|
|
阀座、阀杆
Seat、Stem
|
2Cr13
|
A246-416
|
|
双头螺柱
Dual-head double-screw bolt
|
35CrMoA
|
A193-B7
|
主要性能规范：
|
公称压力 PN(MPa)
Nominal diameter
|
试验压力 Test pressure
|
|
壳体 Shell
|
高压液密封
High-pressure liquid sealing
|
低压气密封
Low-pressure hermetic sealing
|
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
CLASS150
|
3.O
|
2.2
|
|
适用工况
Applicable
Operating Mode
|
适用介质
Applicable medium
|
水、油品、气等非腐蚀介质和酸碱腐蚀介质
Non-corrosion medium such as water, oil products,
and gas, etc,and nitric acid corrosion medium.
|
|
适用温度
Applicable temperature
|
-28-150℃
-28-300℃
|
|
应用规范
Applicable specification
|
连接法兰
Connecting flange
|
JB79-59、GB9113、HG20592-97、ANSI B16.5
|
|
检验试验
Test and inspection
|
GB9/T 9092-99、API 598
|
|
其余制造规范均按本厂标准
Other manufacturing standard is according to the standard of our factory.
|
主要外型与连接尺寸表：
|
公称压力或压力级 Nominal pressure
|
主要尺寸
Main dimension
|
公称通径
|
|
15/1/2″
|
20/3/4″
|
25/1″
|
32/11/4″
|
40/11/2″
|
50/2″
|
65/21/2″
|
80/3″
|
100/4″
|
125/5″
|
150/6″
|
200/8″
|
|
PN1.6MFb
|
L
|
150
|
150
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
|
PN2.5MFh
|
L1
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
|
PN4.0MFb
|
H
|
90
|
90
|
102
|
115
|
135
|
140
|
155
|
185
|
210
|
275
|
305
|
335
|
|
CLASS150
|
W
|
140
|
140
|
155
|
250
|
250
|
350
|
350
|
420
|
700
|
1000
|
1300
|
1800
|
|
其余的法兰尺寸请参阅（主要外型及连接尺寸表）
|
