、概述

各种输配电系统中会存在各种瞬态及暂态的过电压，由于这种过电压的存在，因此会造成各种过电压事故常常发生，严重危害一次设备、特别是旋转电机等干式绝缘设备的安全运行。

旋转电机(发电机、调相机、大型电动机等)在绝缘结构、性能和绝缘配合方面具有一些与其它一次设备不同的特点。

(1)在同一电压等级的电气设备中，旋转电机的绝缘的冲击耐压水平z低。

其原因在于：

①电机具有高速旋转的转子，故只能采用固体介质，在制造过程中，固体介质容易受到损伤，绝缘内易出现空洞或缝隙，因此在运行过程中容易发生局部放电，导致绝缘劣化；

②电机绝缘的运行条件z为严酷，要受到热、机械振动、空气中的潮气、污秽、电磁应力等因素的联合作用，老化速度较快；

③电机绝缘结构的电场比较均匀、其冲击系数接近于1过电压下，其电气强度是z薄弱的一环。因此，电机的额定电压、绝缘水平都不可能太高。

(2) 匝间绝缘要求侵入波陡度受到严格限制。

 因为电机绕组的匝间电容很小且是不连续，迫使过电压波进入电机绕组后只能沿着绕组导体传播，而它每匝绕组的长度又远比变压器绕组为长，作用在相邻两匝间的过电压与侵入波的陡度成正比。因此，为了保护好电机的匝间绝缘，必须严格限制侵入波陡度。

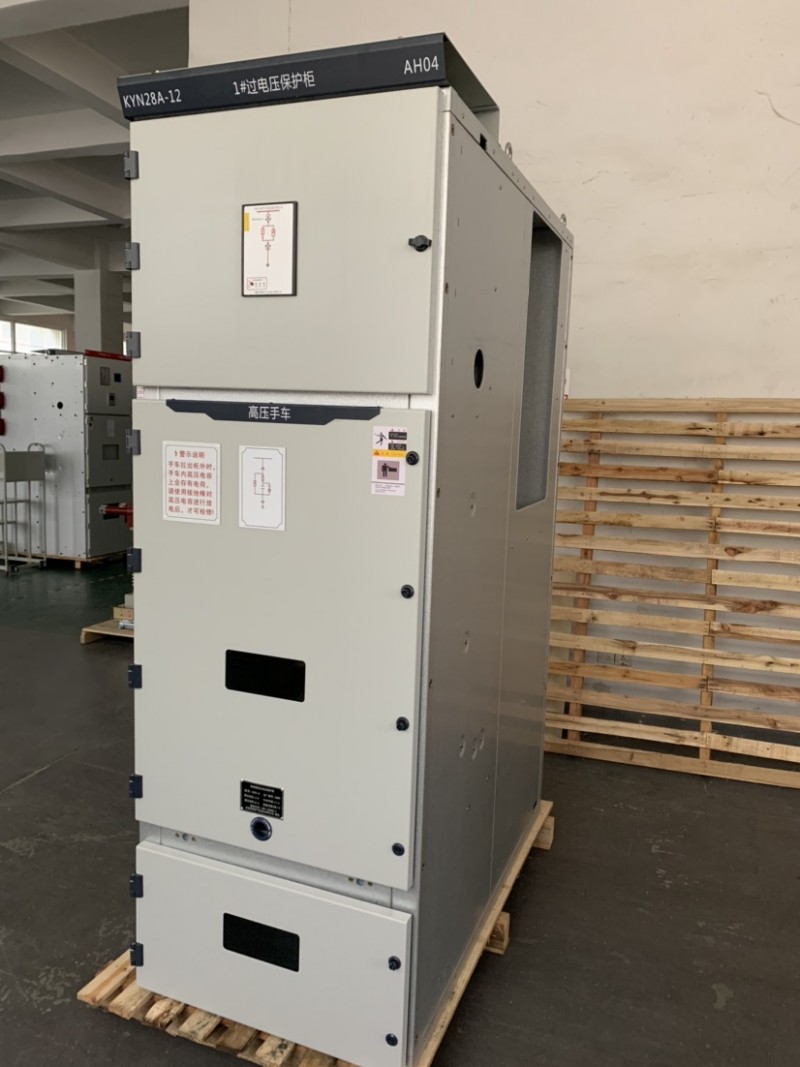

YHZRX电容吸收过电压保护柜可以吸收系统能量、降低过电压幅值，限制系统过电压；系统有感性负载时，不仅能将操作过电压限制在一定范围内，而且还可以延缓截流过电压和重燃过电压的波头上升时间，降低陡度，从而保护用电重要设备，特别是保护旋转电机匝间绝缘。可以有效的限制感应过电压、以及用电设备遭陡波前沿冲击，提高电网供电质量。

二、适用范围

  YHZRX电容吸收过电压保护柜适用于3.6~40.5 KV的各类工厂配电、发电及各类需要旋转电机保护的电力系统。

三、工作原理

YHZRX电容吸收过电压保护柜采用特殊设计的的高压防护电容器及避雷器组合的方式，延缓截流系统过电压和重燃过电压的波头上升时间，降低波头陡度，使一次设备免遭陡波前沿冲击。
