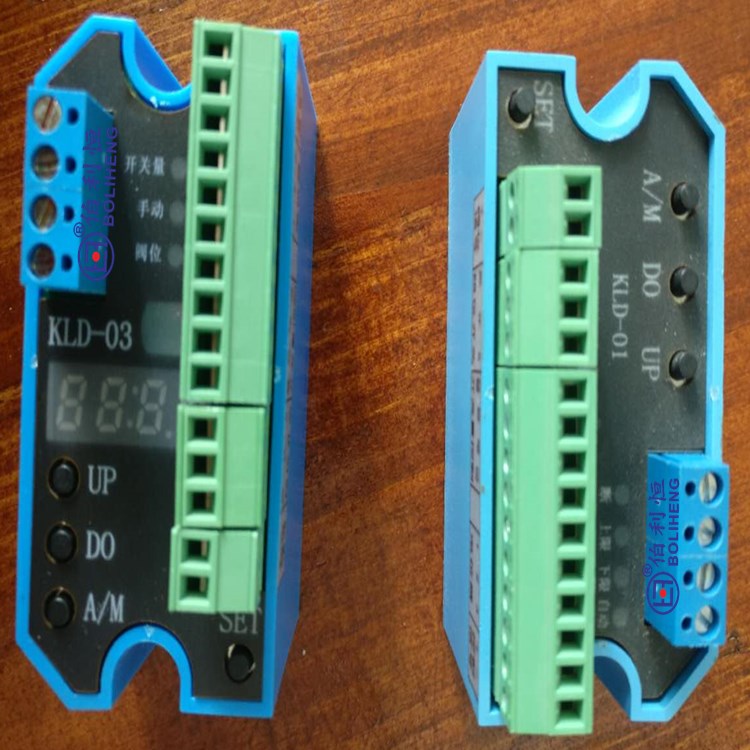

KLD-01,KLD-03智能阀门控制模块

  该控制安装在电动执行机构内部，直接接受来自DCS控制系统或其它上位机控制系统的标准4～20mA电流控制信号或开关量信号，执行机构内部的电位器信号作为阀位信号传感器，阀位信号与控制信号在控制内部作比较，当比较后的信号差值大于控制的灵敏度值时，控制直接控制电动执行机构的电机向着减小信号差值的方向动作，直到信号的差值小于控制的灵敏度值时为止。控制内部专门有一个负责监控断线的识别系统，一旦出现断输入信号故障时控制会立即停止对电动执行机构的强电输出，保持断线前的模拟量输出，同时控制上面的断信号指示灯（红色指示灯）亮，自动指示灯（红色指示灯）闪烁，这时可通过A/M键将控制切换到手动状态，此时控制上的手动指示灯（绿色指示灯）亮，以手动方式控制电动执行机构，手动方式时，自动指示灯停止闪烁，断信号指示灯仍然亮，只有在故障排除后，断信号指示灯灭，控制才能进入正常的工作状态。当阀位信号传感器断线后，控制会立即停止对电动执行机构的强电输出，电动执行机构停止在当前位置，同时控制上的自动指示灯闪烁，方便用户快速查找故障。
