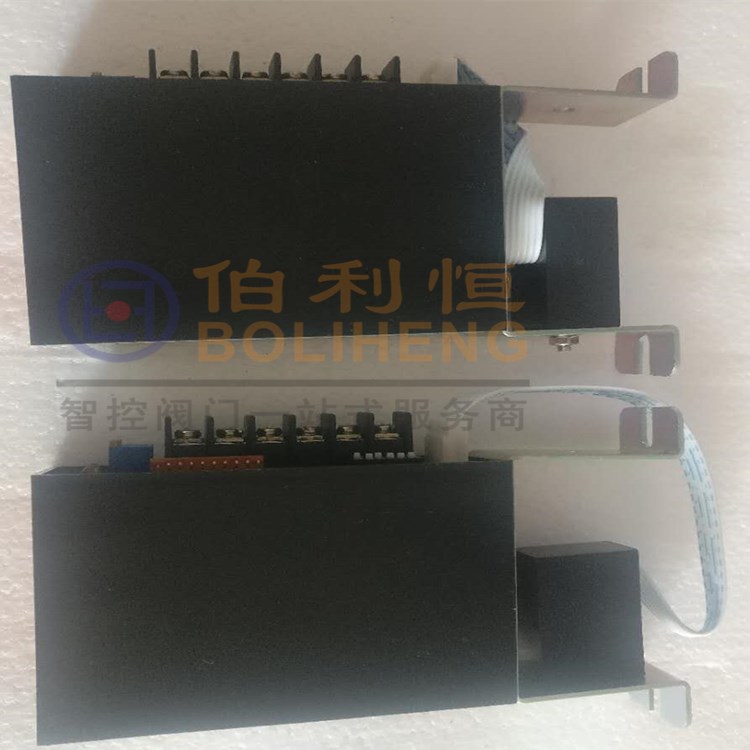

CPA100-220,CPA101-220调节阀控制模块

1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设界线端子，接线简单方便。

    1.2 执行器的关键部件，采用混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高。

    1.3 驱动量的反馈检测采用的导电塑料电器，分辨率<0.4

    1.4 具备自诊断功能，当发生故障时，电器上的指示灯会立即发出指示信号。

    1.5 用状态选择开关可以设定断信号时，阀芯处于全开，全闭或自锁状态。

    1.6 用状态选择开关设定正、作。CPA100-220,CPA101-220调节阀控制模块

    1.7 用状态选择开关可以设定输入信号为DC4～20mA或DC1～5V。

    1.8 调整工作零点（起始）和行程满位（终点）简单易行。

    1.9 当突然断电时，能确保阀芯自锁。

    1.10 采用齿轮传动，可靠性高。

    1.11 采用智能限位，较限位开关工作性能更加稳定可靠。

    1.12 保护功能，额定负载时，能实行状态自锁，故障发生时，能启动保护，并可反向运行取消保护。

    2 主要技术参数

    2.1电源

    　 AC2205，50HZ。

    2.2 耗电功率（额定负载时）

    　　规格A型执行器　 50VA；

    　　规格B型执行器　 150VA；

    规格C型执行器　 220VA；

    2.3 输入信号

    　　DC4～20mA或DC1～5V

    2.4 输出信号

    　　DC4～20mA

    2.5 控制精度

    　　基本误差：1﹪ 回差≤1﹪ 死区≤1﹪
