产品介绍：

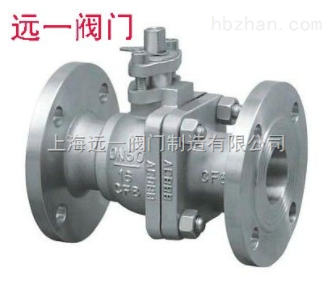

Q41F-16P/25C/40/64/100/160/320P/R不锈钢实芯球球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，不锈钢球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
主要参数：
阀门型号：Q41F/N/PPL,Q47F/N/PPL，Q341，Q347，Q641，Q947,Q40等
主体材质: 304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C及双相不锈钢
尺寸范围: DN10-DN600(3/8"-24")
压力范围: 1.0~16.0Mpa(150~1500lb).
适用温度：-196℃≤t≤200℃.
设计标准：国标GB，美标ANSI,德标DIN,日标JIS等
可选驱动方式：手动，蜗轮(3)，气动(6)，电动(9)等
制造规范：
基本设计标准：GB12237，JB/T7745，API 6D，BS5351，ASME B16.34。
法兰标准：ANSI B16.5、MSS-SP44、JB/T79-94、GB9112-9113-88、HG20592-20596。
焊接端标准：ANSI B16.25、GB12224-89或用户要求。
结构长度标准：GB12221，GB12237，JB/T7745，ASME B16.10，BS5351。
试压标准：API598，API 6D，JB/T13927。
适用介质：水、蒸汽、液化石油气、天然气及腐蚀性介质等等。
材料的压力-温度等级按GB9131或ANSI B16.5a。
驱动方式：手动、气动、电动、蜗轮驱动等。
材料：
|
零件名称
|
普通碳素钢系列
|
不锈钢系列
|
低温钢系列
|
抗硫系列
|
|
GB标准
|
NACE标准
|
|
阀体、左体
|
WCB
|
CF8，CF8M，CF3，CF3M
|
LCB,LCC
|
WCB
|
CF8M
|
|
球 体
|
F6a WCB+HC r
|
CF8，CF8M，CF3，CF3M
|
LCB,LCC
|
WCB+HCrF6a
|
CF8M
|
|
阀 座
|
PTFE；烧结碳纤维；金属+橡胶组件；金属堆焊硬质合金
|
|
阀 杆
|
F6a
|
304.31 6
|
F6a
|
31 8
|
316
|
|
阀座支承圈
|
A105 Zn
|
304.31 6
|
A105 Zn
|
A105 Zn
|
316
|
|
阀杆填料
|
PTFE；碳纤维，柔性石墨
|
|
阀杆轴承、 止推轴承
|
金属衬PTFE；烧结碳纤维
|
|
填料压环
|
F6a
|
304.31 6
|
F6a
|
F6a
|
316
|
|
弹 簧
|
3Yc-7
|
|
双头螺柱
|
A193-B7
|
A1 93-B8、B8M
|
A320-L7
|
A193-B7
|
A193-B7
|
|
螺 母
|
A1 94-2H
|
A194-8
|
A194-4
|
A194-2H
|
A194-2H
|
|
压 盖
|
WCBA105
|
主要性能规范：
|
公称压力
PN/MPa
|
zui高使用
压力MPa
|
试验压力 (MPa)
|
压力级
|
zui高使用
压力MPa
|
试验压力 (MPa)
|
|
壳体
|
高压液密封
|
低压气密封
|
壳体
|
高压液密封
|
低压气密封
|
|
1.6
|
1.6
|
2.4
|
1.8
|
0.6
|
CLASSl50
|
2.0
|
3
|
2.2
|
0.6
|
|
2.5
|
2.5
|
3.8
|
2.8
|
C.LASS300
|
5.0
|
7.5
|
5.5
|
|
4.0
|
4.0
|
6.0
|
4.4
|
C.LASS400
|
6.3
|
9.5
|
7
|
|
6.4
|
6.4
|
9.6
|
7.1
|
C.LASS600
|
10
|
1.5
|
1.1
|
连接尺寸：PN1.6MPa
|
DN
|
D
|
D1
|
D2
|
D3
|
f
|
b
|
n-d
|
L
|
H
|
W
|
|
15
|
13
|
45
|
65
|
95
|
2
|
14
|
4-14
|
130
|
75
|
130
|
|
20
|
19
|
55
|
75
|
105
|
2
|
14
|
4-14
|
140
|
84
|
170
|
|
25
|
25
|
65
|
85
|
115
|
2
|
14
|
4-14
|
150
|
90
|
170
|
|
32
|
32
|
78
|
100
|
135
|
2
|
16
|
4-18
|
165
|
107
|
200
|
|
40
|
38
|
85
|
11O
|
145
|
3
|
16
|
4-18
|
180
|
127
|
250
|
|
50
|
51
|
100
|
125
|
160
|
3
|
16
|
4-18
|
200
|
140
|
250
|
|
65
|
64
|
120
|
145
|
180
|
3
|
18
|
4-18
|
220
|
164
|
350
|
|
80
|
76
|
135
|
160
|
195
|
3
|
20
|
8-18
|
250
|
177
|
350
|
|
100
|
102
|
155
|
180
|
215
|
3
|
20
|
8-18
|
280
|
206
|
420
|
|
125
|
127
|
185
|
210
|
245
|
3
|
22
|
8-18
|
320
|
292
|
700
|
|
150
|
152
|
210
|
240
|
280
|
3
|
24
|
8-23
|
360
|
320
|
1000
|
|
200
|
203
|
265
|
295
|
335
|
3
|
26
|
12-23
|
400
|
365
|
1300
|
|
250
|
254
|
320
|
355
|
405
|
3
|
30
|
12-25
|
450
|
420
|
1800
|
连接尺寸：PN2.5MPa
|
DN
|
D
|
D1
|
D2
|
D3
|
f
|
b
|
n-d
|
L
|
H
|
W
|
|
15
|
13
|
45
|
65
|
95
|
2
|
16
|
4-14
|
130
|
75
|
130
|
|
20
|
19
|
55
|
75
|
105
|
2
|
14
|
4-14
|
140
|
84
|
170
|
|
25
|
25
|
65
|
85
|
115
|
2
|
14
|
4-14
|
150
|
90
|
170
|
|
32
|
32
|
78
|
100
|
135
|
2
|
16
|
4-18
|
165
|
107
|
200
|
|
40
|
38
|
85
|
11O
|
145
|
3
|
16
|
4-18
|
180
|
127
|
250
|
|
50
|
51
|
100
|
125
|
160
|
3
|
20
|
4-18
|
200
|
140
|
250
|
|
65
|
64
|
120
|
145
|
180
|
3
|
22
|
8-18
|
220
|
164
|
350
|
|
80
|
76
|
135
|
160
|
195
|
3
|
22
|
8-18
|
250
|
177
|
350
|
|
100
|
102
|
160
|
190
|
230
|
3
|
24
|
8-23
|
280
|
206
|
420
|
|
125
|
127
|
188
|
220
|
270
|
3
|
28
|
8-25
|
320
|
292
|
700
|
|
150
|
152
|
218
|
250
|
300
|
3
|
30
|
8-25
|
360
|
320
|
1000
|
|
200
|
203
|
278
|
310
|
360
|
3
|
34
|
12-25
|
400
|
365
|
1300
|
|
250
|
254
|
332
|
370
|
425
|
3
|
36
|
12-30
|
450
|
420
|
1800
|
连接尺寸：PN4.0MPa
|
DN
|
D
|
D1
|
D2
|
D3
|
D3
|
f
|
b
|
b
|
n-O
|
L
|
H
|
W
|
|
15
|
13
|
45
|
65
|
95
|
40
|
2
|
4
|
16
|
4-14
|
140
|
75
|
130
|
|
20
|
19
|
55
|
75
|
105
|
51
|
2
|
4
|
16
|
4-14
|
152
|
84
|
170
|
|
25
|
25
|
65
|
85
|
115
|
58
|
2
|
4
|
16
|
4-14
|
165
|
90
|
170
|
|
32
|
32
|
78
|
100
|
135
|
66
|
2
|
4
|
18
|
4-18
|
178
|
107
|
200
|
|
40
|
38
|
85
|
110
|
145
|
76
|
3
|
4
|
18
|
4-18
|
190
|
127
|
250
|
|
50
|
51
|
100
|
125
|
160
|
88
|
3
|
4
|
20
|
4-18
|
216
|
140
|
250
|
|
65
|
64
|
120
|
145
|
180
|
11O
|
3
|
4
|
22
|
8-18
|
241
|
164
|
350
|
|
80
|
76
|
135
|
160
|
195
|
121
|
3
|
4
|
22
|
8-18
|
283
|
177
|
350
|
|
100
|
102
|
160
|
190
|
230
|
150
|
3
|
45
|
24
|
8-23
|
305
|
206
|
420
|
|
125
|
127
|
188
|
220
|
270
|
176
|
3
|
45
|
28
|
8-25
|
381
|
292
|
700
|
|
150
|
152
|
218
|
250
|
300
|
204
|
3
|
45
|
30
|
8-25
|
403
|
320
|
1000
|
|
200
|
203
|
282
|
320
|
375
|
260
|
3
|
45
|
38
|
12-30
|
502
|
365
|
1300
|
连接尺寸：PN6.4MPa
|
DN
|
D
|
D1
|
D2
|
D3
|
D3
|
f
|
b
|
b
|
n-O
|
L
|
H
|
W
|
|
15
|
13
|
55
|
75
|
105
|
40
|
2
|
4
|
18
|
4-14
|
140
|
80
|
170
|
|
20
|
19
|
68
|
90
|
125
|
51
|
2
|
4
|
20
|
4-18
|
152
|
89
|
200
|
|
25
|
25
|
78
|
100
|
135
|
58
|
2
|
4
|
22
|
4-18
|
180
|
95
|
200
|
|
32
|
32
|
82
|
110
|
150
|
66
|
2
|
4
|
24
|
4-23
|
200
|
112
|
250
|
|
40
|
38
|
95
|
125
|
165
|
76
|
3
|
4
|
24
|
4-23
|
220
|
132
|
350
|
|
50
|
51
|
105
|
135
|
175
|
88
|
3
|
4
|
26
|
4-23
|
250
|
145
|
350
|
|
65
|
64
|
130
|
160
|
200
|
110
|
3
|
4
|
28
|
8-23
|
280
|
169
|
420
|
|
80
|
76
|
140
|
170
|
210
|
121
|
3
|
4
|
30
|
8-23
|
320
|
182
|
420
|
|
100
|
102
|
168
|
200
|
250
|
150
|
3
|
45
|
32
|
8-25
|
360
|
211
|
700
|
|
125
|
127
|
202
|
240
|
295
|
176
|
3
|
45
|
36
|
8-30
|
381
|
302
|
1000
|
|
150
|
152
|
240
|
280
|
340
|
204
|
3
|
45
|
38
|
8-34
|
403
|
330
|
1300
|
