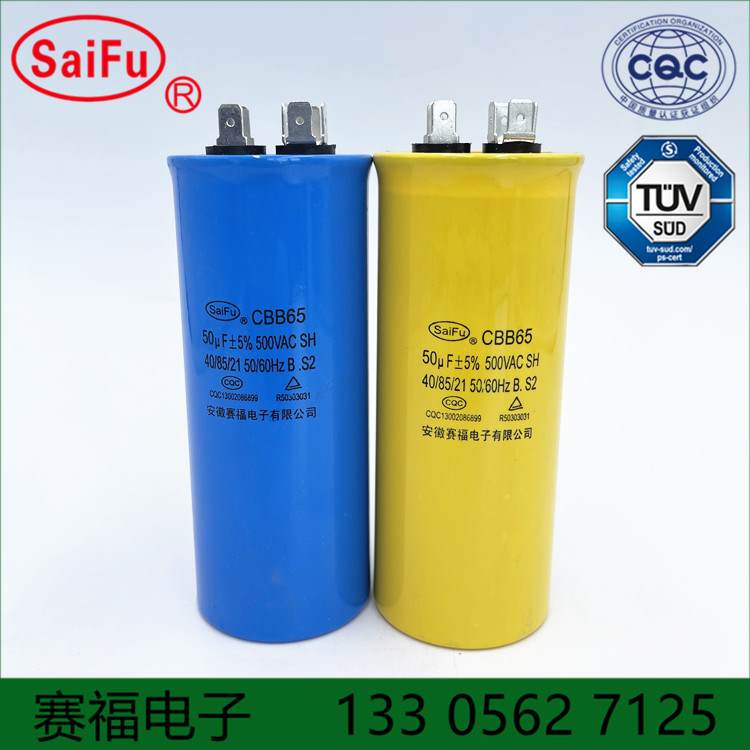

CBB65交流电动机电容器（防爆）
Features 特点
•适用于频率为50Hz/60Hz交流电源供 电的单相电动机起动和运转
•有自愈性
•高稳定性，可靠性
•防爆设计，更安全
•圆形电容器，可提供椭圆形电容器
•单式电容器，可提供复合电容器
Specifications 技木要求
|
引用标准 Reference standards
|
GB/T 3667.1( IEC60252-1)
|
|
气候类别 Climatic category
|
40/70/21、40 / 85 / 21
|
|
运行等级 Class of operation
|
Class B (1 OOOOh) Class C (3000h)
|
|
安全防护等级 Class of safety protection
|
S2
|
|
电压范围Voltage range
|
250VAC、370VAC、440VAC、450VAC
|
|
容量范围 Capacitance range
|
2-100 pF
|
|
电容量偏差 Capacitance tolerance
|
± 5%、± 10%、± 15%
|
|
损耗角正切 Dissipation factor
|
20 x1 (TCI OOH 乙 20°C)
|
|
端子间测试电压Test voltage terminal to terminal UTT
|
2 Un for 2 seconds
|
|
端子与外壳间测试电压Test voltage terminal to case UTC
|
(2Un+1000)VAC or 2000VAC- 50Hz for 60 seconds
|
|
绝缘电阻 Insulation Resistance
|
N 3000s (100Hz, 20°C, 1min)
|
l CBB65交流电动机电容器
n 外形图Outline Drawing
|
n 特点
cbb65电容器采用边缘加厚的金属化锌铝膜作为电极和介质，该膜经过卷绕机卷绕后装入铝质外壳。再在外壳中装入蓖麻油使其保持真空状态，并且可以使产品承受高温。产品采用机械防爆设计作为防爆手段，防爆等级为S2。
|
|
CBB65电容器、交流电容器、电机电容器、启动电容器、运行电容器、P2电容器、起动电容器、运转电容器、铝壳电容器、空调电容器、防爆电容器、油浸电容器、CBB电容器、金属膜电容器、聚丙烯电容器、薄膜电容器、补偿电容器、储能电容器、贮能电容器、滤波电容器、无极电容器、无感电容器、交流滤波电容器、端子电容器、螺杆电容器、防锈电容器、四插电容器、蓖麻油电容器、微法电容器、小功率电容器、电缆线电容器、双值电容器、充油电容器、储存电容器、静电电容器、大容量电容器、A级电容器、B级电容器、CE电容器、CQC电容器、C级电容器、SH电容器、UL电容器、VDE电容器、插片电容器、低频电容器、防潮电容器、防水电容器、静音电容器、螺栓电容器、四脚电容器、锌铝膜电容器、银色电容器、油式电容器、圆形电容器、圆型电容器、圆柱形电容器、圆柱型电容器、组合电容器
压缩机电容器|空压机电容器|分体机电容器|窗机电容器|柜机电容器|制冷机电容器|冷水机电容器|冷冻机电容器|冷藏柜电容器|冰箱电容器|干衣机电容器|变频机电容器|主轴冷水机电容器|制冷配件电容器|印刷机电容器|压塑机电容器|线切割机电容器|热泵电容器|燃油取暖器电容|蚯蚓诱捕器电容器|喷雾器电容器|逆变器电容器|空压机电容器|空调启动电容器|凯拉电容器|激光冷水机电容器|机架式高频逆变器|光纤冷水机电容器|光固机电容器|工业冷水机电容器|地龙仪电容器|玻璃门体降压电容器|冰柜门电容器|UV灯冷水机电容器|钠灯电容器|金卤灯电容器|灯具电容器|除湿机电容器|空气能热泵电容器、医疗设备电容器|木工机械电容器|EPS电源电容器|制冰机电容器|风冷式螺杆机电容器|吊机电容器|离心泵电容器|螺杆泵电容器|排污泵电容器|喷射泵电容器|屏蔽泵电容器|气泵电容器|潜水泵电容器|深井泵电容器|塑料泵电容器|脱水电容器|污水泵电容器|洗涤电容器|循环泵电容器|增压泵电容器|真空泵电容器|自吸泵电容器|高绝缘电容器|工业扇电容器|管道泵电容器|剪草机电容器|农业机械电容器|农用机械电容器|汽油发电机电容器|切割机电容器|食品机械电容器|脱粒机电容器|吸尘器电容器|船舶电容器|冷柜电容器|冷凝机电容器|冷凝扇电容器|蚯蚓机电容器|油泵电容器
n 产品要求Specifications
|
引用标准Referencestandards
|
GB/T 3667.1（IEC60252-1）
|
|
气候类别Climatic category
|
40 / 70 / 21、40 / 85 / 21
|
|
运行等级Class of operation
|
Class B (10000h) Class C (3000h)
|
|
防护等级Class of safety protection
|
P2/P1
|
|
电压范围Voltage range
|
200～500VAC
|
|
容量范围Capacitance range
|
5～100μF
|
|
电容量偏差Capacitance tolerance
|
± 5%、± 10%、± 15%
|
|
损耗角正切Dissipation factor
|
2 x10-3(100Hz,20°C)
|
|
端子间测试电压Test voltage terminal to terminal UTT
|
2 Unfor 2 seconds
|
|
端子与外壳间测试电压Test voltage terminal to case UTC
|
(2Un+1000)VAC or 2000VAC- 50Hz for 60 seconds
|
|
绝缘电阻InsulationResistance
|
≥3000s(100Hz，20°C，1min)
|
外形尺寸Dimensions(mm)
|
序号
|
产品型号、规格
|
端子
|
外壳尺寸
|
|
0
|
CBB65-450VAC 5μF～9μF
|
2*4或2*2插片
|
φ40*60
|
|
1
|
CBB65-450VAC-10μF
|
2*4或2*2插片
|
φ40*60
|
|
2
|
CBB65-450VAC-12.5μF
|
2*4或2*2插片
|
φ40*70
|
|
3
|
CBB65-450VAC-15μF
|
2*4或2*2插片
|
φ45*70
|
|
4
|
CBB65-450VAC-20μF
|
2*4或2*2插片
|
φ50*75
|
|
5
|
CBB65-450VAC-25μF
|
2*4或2*2插片
|
φ50*85
|
|
6
|
CBB65-450VAC-30μF
|
2*4或2*2插片
|
φ50*100
|
|
7
|
CBB65-450VAC-35μF
|
2*4或2*2插片
|
φ50*100
|
|
8
|
CBB65-450VAC-40μF
|
2*4或2*2插片
|
φ50*100
|
|
9
|
CBB65-450VAC-45μF
|
2*4或2*2插片
|
φ50*100
|
|
10
|
CBB65-450VAC-50μF
|
2*4或2*2插片
|
φ50*125
|
|
11
|
CBB65-450VAC-55μF
|
2*4或2*2插片
|
φ50*125
|
|
12
|
CBB65-450VAC-60μF
|
2*4或2*2插片
|
φ50*125
|
|
13
|
CBB65-450VAC-65μF
|
2*4或2*2插片
|
φ55*125
|
|
14
|
CBB65-450VAC-70μF
|
2*4或2*2插片
|
φ55*125
|
|
15
|
CBB65-450VAC-80μF
|
2*4或2*2插片
|
φ60*125
|
|
16
|
CBB65-450VAC-90μF
|
2*4或2*2插片
|
φ60*125
|
|
17
|
CBB65-450VAC-100μF
|
2*4或2*2插片
|
φ63.5*125
|
注：表中以外的规格和尺寸、端子，可以商谈。
Note: Other specifications and size、terminal outside tableare negotiable.
产品工艺图
CBB65型交流电动机电容器工艺流程图
用途说明
ＣＢＢ６５电容器学术上叫做金属化聚丙烯膜交流电机电容器，从中，我们也可以看出它的部分主要用途。
