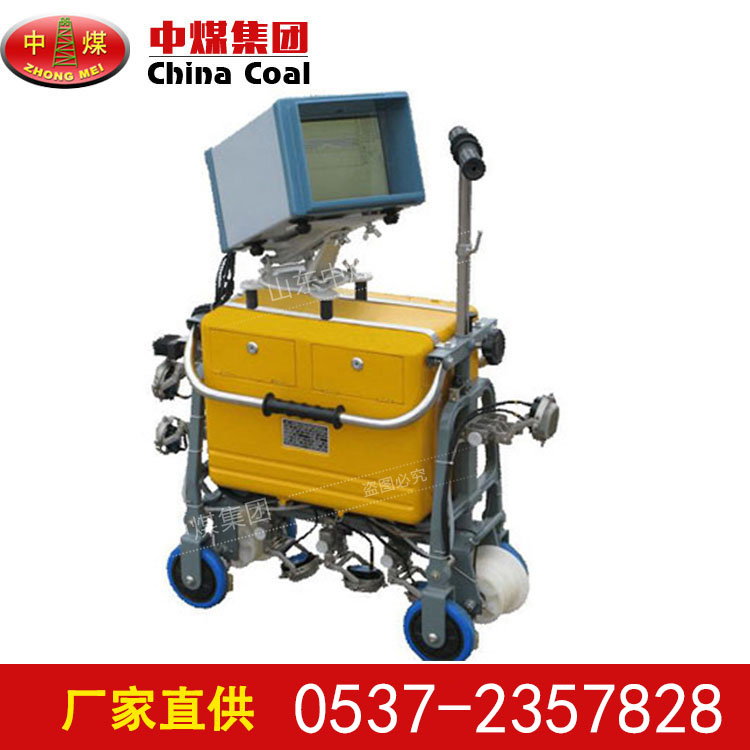

CT-1000H型焊缝探伤仪技术指标

一、技术规格书

（一）、主要技术指标

1.衰减器:衰减量不少于110dB，具有增益和衰减两种模式 ；

2.衰减器误差：每12dB不大于±1dB；

3.水平线性误差：≤2％；

4.垂直线性度误差：≤4％；

5.动态范围：≥26dB；

6.探测范围: ≥500mm(钢横波)；

7.分辨力：直探头≥26dB，斜探头≥20dB；

8.阻塞范围：≤10mm；

9.抑制电平：0～90％；

10.探测灵敏度余量：≥56dB；(φ20直探头探测CS-1-5试块200mm 处φ2 平底孔)

11.采样频率: ≥100MHz；

12.发射脉冲重复频率：单探头500 Hz，集成串列式探头150Hz；

13.连续工作时间：≥ 8小时；

14.主机重量（含电池）:＜2kg；

15.工作环境温度：－30～＋50℃。

（二）、功能介绍

1.手持通道具有不少于4对探头插座和6组探伤作业参数，方便现场作业；

2.手持通道应具有探头参数自动标定、波峰包络、自动波高、伤损大小计算等功能；

3．手持通道具有半波和全波两种检波模式，探测范围50～500mm连续可调、步进1mm；

4.仪器配有轨腰扫查装置（含编码器），能对钢轨焊缝及轨腰热影响区进行全断面组合扫查，并实现直观B型显示。

显示方式具有全屏A显、A/B同显、全屏B显等多种方式。

扫查装置要具有串列式、单收发和穿透式三种功能，并能满足P43～P75不同轨型的探伤满要。

5.仪器具有轨底集成K 型扫查，直观B型显示、伤损位置自动定位，定位误差不大于5mm；

6.仪器配有回放软件，能记录和回放检测焊缝的位置信息（里程、编号、股别、岔号、岔内位置、焊缝类型等），能记录和回放A显波形和B显图像，能记录并回放每个焊缝的作业工艺和时长，回放软件能生成每个焊缝的作业流程图和汇总表；

7. 彩色高亮大显示屏（阳光下显示清晰）、屏幕分辨率大于640×480，显示屏具有良好的抗冲击性能（现场作业中跌落磕碰不易损坏）。
