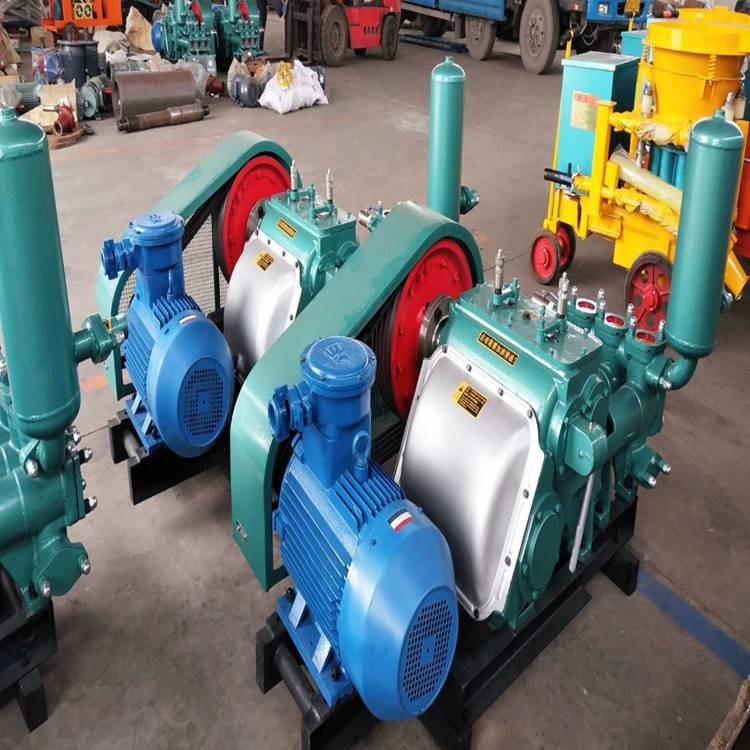

BW系列单缸注浆泵是一种卧式单缸往复单作用式活塞泵，由BW50-3，BW60-8两种规格组成。主要用于道路、桥梁、水坝、国防、矿山等建筑工程的注浆施工；也可用于预应力构件工程的灰浆注入扩张；火力发电厂的煤粉灰浆输送；建筑工程中灰浆的垂直及水平输送；化工部门中用于输送浆状原料（色浆、涂料）、磁性材料和其它介质；沙土地、高炉、水泥路面、高速公路等工程的 维护、修固等，是WSB活塞式注浆泵的改良产品，具有结构紧凑、密封性好、压力大、活塞更换方便、装配及维修简单等优点
注浆泵可泵沙浆，砂粒应过筛，z大粒径不大于5mm。砂粒粒径1mm以下的砂质量占总砂量的60%以上，注浆中不得混入石子及其它杂物（如；铁钉、草木等），应为拌合均匀的匀质灰浆，不得有干砂及硬块，稠度值为不小于8cm，稠度计重300g。
|
序号
|
主要参数
|
规格型号
|
|
|
|
BW50-3
|
BW60-8
|
|
1
|
缸数（个）
|
1
|
1
|
|
2
|
缸径（mm）
|
80
|
80
|
|
3
|
活塞行程（mm）
|
90
|
73
|
|
4
|
压力（MPa）
|
3
|
8
|
|
5
|
输送量（m3/h）
|
3
|
3.6
|
|
6
|
电机功率（KW）
|
5.5
|
7.5
|
|
7
|
输入转速（r/min）
|
1440
|
1440
|
|
8
|
吸浆管内径(mm)
|
51
|
51
|
|
9
|
排浆管内径(mm)
|
32
|
32
|
|
10
|
z大吸水高度（m）
|
2
|
2
|
|
11
|
三角带型号
|
A1900（3槽）
|
B1575（3槽）
|
|
11
|
外形尺寸（长×宽×高）(mm)
|
1500×550×80
|
1600×600×80
|
|
12
|
重量(Kg)
|
250
|
200
|
|
1、在建筑工程中，用于垂直及水平输送灰浆泵
2、在冶金钢铁部门中，用于维修高炉及其他设备。
3、在国防工程、人防工程及矿山、坑道施工中用于灌浆泵
4、在化工部门中用于输送浆状原料（色浆、涂料）、磁性材料和其他介质。
5、在农田水利工程中，用于加固大坝。沙地打井用于加固井壁等。
6、在铁路建设中，用于桥梁、涵洞的灌浆加固。
7、预应力构件工程用于灰浆注入扩张等。
8、在火力发电用于输送粉煤灰灰浆。
9、在公路路面维护中，用于水泥砼路面板底脱空压浆.
|
