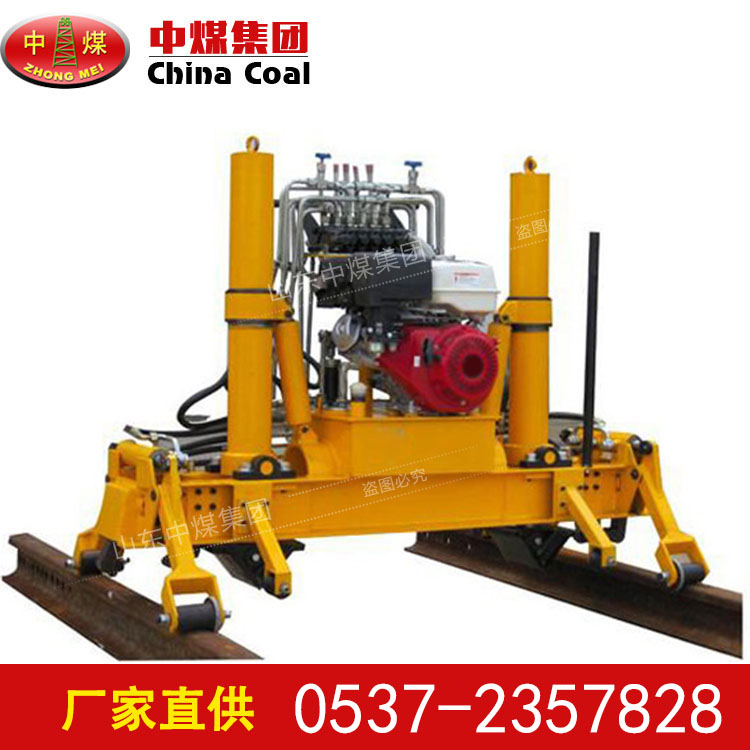

YQJ-300型液压起道机

YQJ-300型液压起道机|YQJ-300型液压起道,YQJ-300液压起道机,液压起道机,300液压起道机

YQJ-300型液压起道机产品适用范围

YQJ-300型液压起道机，是铁路线路大、中修及道床维护的起道专用设备，适用于43㎏/m～75㎏/m钢轨线路起道作业，即能抬高又能调整轨道水平作业。具有工作效率高，操作简单、轻便，减轻体力劳动，安全可靠、适用范围广等特点。

二、YQJ-300型液压起道机产品技术参数

1、z大起道力：             单缸150kN

                            双缸150kN×2

2、升降缸行程：               800mm±5mm

3、系统工作压力：           16MPa

4、手动泵操作力：           350N

5、下道时间：                   ＜150S

6、发动机功率：               9.5kW

7、发动机转数：              3600rpm

8、体积：                 1820×1050×1290（长×宽×高）

9、重量：                   410kg

三、YQJ-300型液压起道机基本结构与工作原理

本机由内燃发动机、齿轮泵和多路换向阀、油缸等液压系统以及起道机构、钩轨机构、行走机构、下道装置、手动油泵等组成。多路换向阀内设置卸荷阀，当液压系统过载时，可随时卸荷，确保机具的安全使用。钩轨机构和行走机构油缸由一个换向阀操纵，轨钩的张合和机架的升降联动，两者操作合一，两个动作同时完成，消除误操作在轨钩未张开时提升机架造成机具损坏的可能，提高了机具的安全性。轨钩为重钳式结构，依靠轨钩的重力就可自动勾住钢轨，操作简便，性能可靠。

1、钩行缸 2、行走轮 3、升降缸 4、手动泵 5、多路阀 6、齿轮泵 7、油箱 8、机架 9、提轨钩 10、行走臂 11、支脚 12、下道轮

工作原理：该机以内燃机为动力，带动齿轮泵产生液压能，输出液压油，由多路换向阀分配给各执行油缸而动作。起道机构设两个升降油缸，焊接在起道架上，活塞下部安装两个起道支脚。当液压油进入两升降油缸上腔时两活塞杆伸出，使支脚支撑地面，通过勾轨机构，整机向上抬起，反之则下落。该机设有两个小油缸，同时控制行走机构和钩轨机构。本机还设有下道机构，经下道架移至限界外。同一台机具，即可起单轨，又可双轨同时起（但两升降缸活塞伸出长度差不得大于150mm）。

液压传动原理如图2所示

四、YQJ-300型液压起道机使用方法

1、检查各紧固件是否牢固，如有松动，要先进行紧固后，再进行作业，确保机具安全使用。

2、在使用前，应向油箱内注入约15升清洁的液压油，根据本地的气候条件和季节不同，一般规定夏季选用40#，冬季选用20#，在使用中发现油量不够，应补充液压油。

3、发动机是本机的主动力源，在使用前应首先认真阅读随机附带的发动机使用说明书，熟悉注意事项和操作方法，确保发动机正常运转和延长使用寿命。

4、多路阀内设有溢流阀，系统压力已经调好，不需随意调整，若需调整，压力不许超过16MPa。

5、使用前应首先检查各部是否正常，并扳动换向阀，检查各个部分单独动作是否正常。应熟知换向阀操纵方向、功能，保证正确操纵。

6、起道作业工作程序：

6.1将起道机安置在轨道上，启动发动机，使其怠速下运行3～5min。观察各部件运转是否正常，操纵系统是否灵活、可靠，发现异常，停机排除故障。

6.2多路阀控制手柄共有3个，两边的分别控制两个升降油缸。中间操作手柄控制勾轨机构和走行机构。将中间手柄扳向“落、勾”位置。此时走行机构抬起，同时轨钩落到轨颚以下，勾住钢轨。

6.3根据作业需要（起单轨或双轨）将左、右操纵手柄分别扳向“升”，活塞支脚伸出一定长度，开始起道，起道量的大小根据需要来操纵手柄。如果需要单根钢轨起道，注意两活塞伸出长度差不大于150mm，以保证起道机安全作业。

如一次起道作业，未达到预定的起道量。可在活塞支脚处加垫枕木块，重复进行起道作业。

6.4起道作业完成，将左、右升降缸操纵手柄分别扳向“降”，待支脚完全收回，将中间勾行缸操纵手柄扳向“松、起”，轨钩脱离钢轨，待机架抬起到z高位置，行走轮落在钢轨上，即可推行到下一个作业点。

6.5如果下道，先按6.4操作，然后向行走轮支架内放入下道架并连接好，再操纵中间钩行缸控制手柄至“落、勾”，使下道轮落在下道架上，行走轮完全抬起，在确保设备各组件都不受钢轨阻挡的情况下，便可将整机移至轨外，抬起下道架使它处在建筑限界外的安全位置。

7、如发动机出现故障或齿轮泵出现故障，需要手动泵工作时，只需往复搬动打压把便可，其它操作方法不变。

8、在搬运时要避免磕碰，避免设备变形而不能运动自如。应始终保持外露的活塞杆处于清洁状态。

五、YQJ-300型液压起道机保养与维修

1、起道机加油时一定要过滤，保证液压油清洁，不得使用污浊或混有杂质的液压油。

2、起道机如果经常使用，可半年清洗一次，清洗时要用毛刷将油缸、油箱、油道清理干净，注意不得用棉纱擦拭。

3、如有损坏的部件要及时更换，机具不许带病作业。

4、每工作500小时，应对机具进行检查、保养：

4.1检查液压系统工作是否正常，有无渗漏油现象，如发现异常，应解体检查确认液压件是否磨损，密封件是否损坏，油路是否畅通，确认后，更换相应的零部件或密封件及清理油路。

4.2各机构工作是否正常，如有严重磨耗和变形，应更换相应的零部件或维修。

4.3对各联接件进行紧固。

4.4汽油机按说明书进行保养。

5、如长期不使用，应适当的进行防锈处理，并用履盖物防尘。

六、YQJ-300型液压起道机安全使用说明

YQJ-300型液压起道机

1、按铁道部《铁路工务安全规则》的有关规定，组织施工和进行安全防护。

2、操作者应经技术培训合格，持证上岗。

3、操作者应认真阅读本说明书，了解该设备结构、性能、使用方法。

4、按要求做好设备的保养与维修，不得使用存在故障设备进行作业。

5、作业过程中发动机或其他部件异常，应即停机检查，排除故障后继续作业。

6、在起道作业时，千万不要扳动中间换向阀操作手柄，否则将造成勾轨机构和走行机构损坏。

7、起道机液压系统设有溢流阀，当负载过大时，溢流阀卸荷，溢流阀压力出厂时已调整至16MPa，使用中不许随意调整。
