一、Y型三通球阀产品概述

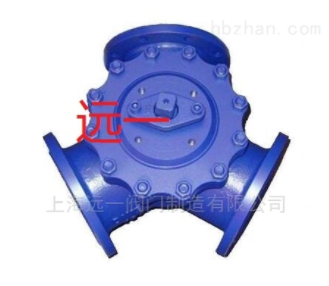

Q42F/H-16C/25/40P/R/RL法兰连接120度斜角Y型三通球阀的流道形式为120度切换，流道平坦，流体阻力小，流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好、很顺的切换，该阀外型美观，结构紧凑合理，密封性能好。Q42F/H法兰连接120度斜角Y型三通球阀与阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过450℃。
二、Y型三通球阀主要零部件材料表
|
序号
|
零件名称
|
材质名称(常规配置)
|
|
Q42F/H-C
|
Q42F/H-P
|
Q42F/H-R
|
Q42F/H-RL
|
|
1
|
阀体、阀盖
|
WCB
|
304(CF8)
|
316(CF3)
|
316L(CF3M)
|
|
2
|
填料
|
PTFE、PPL、柔性石墨
|
|
3
|
球体
|
WCB+HCr
|
304(CF8)
|
316(CF3)
|
316L(CF3M)
|
|
4
|
密封圈
|
PTFE、PPL
|
|
5
|
垫片
|
PTFE、PPL
|
|
6
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
7
|
双头螺栓
|
35CrMoA
|
304
|
316
|
316L
|
三、Y型三通球阀主要性能规范表
|
公称压力
PN(MPa)
|
试验压力PS(MPa)
|
|
壳体
|
高压液密封
|
低压液密封
|
|
1.6
|
2.4MPa
|
1.76MPa
|
0.6MPa
|
|
2.5
|
3.75MPa
|
2.75MPa
|
|
4.0
|
6.0MPa
|
4.4MPa
|
|
适用工况
|
适用介质
|
水、油品、气等非腐蚀介质和酸碱腐蚀介质
|
|
适用温度
|
-28～450℃
|
|
执行标准
|
设计
|
GB/T12237-89
|
|
结构长度
|
GB12221
|
|
连接法兰
|
JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5
|
|
检验试验
|
GB/T13927、JB/T9092、API598
|
四、Y型三通球阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
D
|
K
|
R
|
C
|
f
|
N-d
|
|
1.6
|
50
|
110
|
160
|
125
|
100
|
20
|
3
|
4-?18
|
|
65
|
130
|
180
|
145
|
120
|
20
|
3
|
4-?18
|
|
80
|
150
|
195
|
160
|
135
|
20
|
3
|
8-?18
|
|
100
|
170
|
215
|
180
|
155
|
22
|
3
|
8-?18
|
|
125
|
190
|
245
|
210
|
185
|
22
|
3
|
8-?18
|
|
150
|
210
|
280
|
240
|
210
|
24
|
3
|
8-?23
|
|
200
|
245
|
335
|
295
|
265
|
24
|
3
|
12-?23
|
|
250
|
290
|
405
|
355
|
320
|
30
|
3
|
12-?25
|
