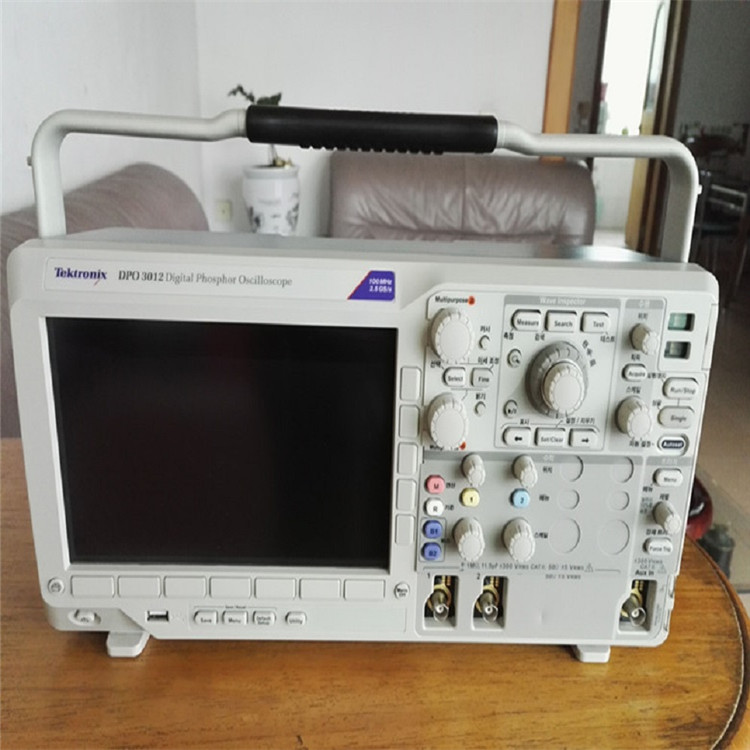

长期回收DPO3012泰克示波器 长期供应泰克DPO3012示波器

同行也可以回收!工厂设备回收，网络分析仪回收，频谱分析仪回收，示波器回收，手机综合测试仪回收，直流电源回收，万用表回收，综合测试仪回收等高频仪器！迅速回收!经济实力雄厚,回收,仪器回收价格合理

销售DPO3012、租赁DPO3012、维修DPO3012、回收DPO3012更多相关信息请来电咨询:全国仪器仪表回收，二手仪器收购高价回收





描述

带宽为 100MHz|2通道

所有通道上2.5GS/s的采样率

所有通道5M点的记录长度

>50,000wfm/s的z大波形捕获速率

成套触发

示波器探头的详细使用

1.带宽-探头 的带宽不够，示波器的带宽再高也是无用，瓶颈效应。

2.探头的阻抗匹配

探头的靠近示波器一端有一个可调电 容，有一些探头在靠近探针一端也具有可调电容，是用来调 节示波器探头的阻抗匹配的。如果阻抗不匹配的话，测量到的波 形将会变形

DPO3012示波器上还有一个选择量程的小开关：X10和X1。 当选择X1档时，信号是没经衰减进入示波器的。而选择X10档时， 信号是经过衰减到1/10再到示波器的。因此，当使用示波器的X10 档时，应该将示波器上的读数扩大10倍（有些示波器，在示波器 端可选择X10档，以配合探头使用，这样在示波器端也设置为X10 档后，直接读数即可）。当我们要测量较高电压时，就可以利用 探头的X10档功能，将较高电压衰减后进入示波器。另外，X10档 的输入阻抗比X1档要高得多，所以在测试驱动能力较弱的信号波 形时，把探头打到X10档可更好的测量。但要注意，在不确信号电 压高低时，也应当先用X10档测一下，确认电压不是过高后再选用 正确有量程档测量，养成这样的习惯是很有必要的，不然，哪天 万一因为这样损坏了示波器，要后悔就来不及了。经常有人提问， 为什么用示波器看不到晶振引脚上的波形？一个可能的原因就是 因为使用的是探头的X1档，这时相当于一个很重的负载（一个示 波器探头使用×1档具有上百pF的电容）并联在晶振电路中，导致 电路停振了。正确的方法应该是使用探头的X10档。这是使用中应 当注意的，即或不停振，也有可能因过度改变振荡条件而看不到 真实的波形了。
