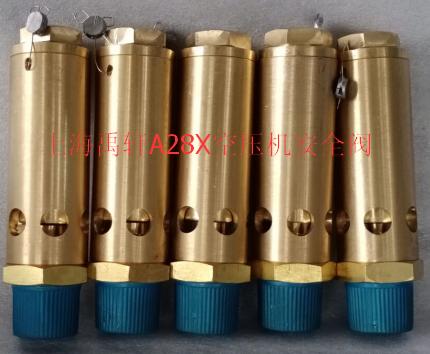

A28X-16T弹簧式安全阀 空压机配专用安全阀
1.用途和主要性能规范
（1）A28X-16T弹簧式安全阀（拉环型）是上海禹轩阀门集多年空压机配套阀门的经验，自行设计制造的拉环型安全阀，适用于公称压力PN1.6Mpa，工作温度≤200℃，介质为空气的空压机，作为防止超压的一种保险装置。
（2）工作压力P（即密封压力）分六级：0.1~0.2> 0.2~0.3 > 0.3 ~ 0.7 > 0.7~1 > 1 ~ 1.3和 > 1.3 ~ 1.6 Mpa 。选用安全阀时，应根据所需的开启压力确定以上的一种工作压力级。
（3开启压力PK（即整定压力）= P + 0.03,可以通告弹簧预紧压缩量来进行调节。
（4）额定排放压力Pp≤开启压力的1.1倍。
（5）开启高度H≥1/4 do。
（6）排放系数 0.6.
2.外形尺寸和连接尺寸(A28X-16T弹簧式安全阀（拉环小体型）
|
产品型号
|
公称通径
|
流道直径do
|
螺纹尺寸
|
高度(mm)
|
重量（Kg)
|
|
YFA28X-16T
|
DN6
|
6
|
R1/4
|
85
|
0.2
|
|
YFA28X-16T
|
DN10
|
8
|
R3/8
|
85
|
0.2
|
|
YFA28X-16T
|
DN15
|
11
|
R1/2
|
82
|
0.2
|
|
YFA28X-16T
|
DN20
|
14
|
R3/4
|
105
|
0.3
|
|
YFA28X-16T
|
DN25
|
20
|
R1
|
110
|
0.6
|
|
YFA28X-16T
|
DN32
|
25
|
R1-1/4
|
126
|
1.1
|
|
YFA28X-16T
|
DN40
|
28
|
R1-1/2
|
132
|
1.1
|
|
YFA28X-16T
|
DN50
|
32
|
R2
|
160
|
2.1
|
3.外形尺寸和连接尺寸(A28X-16T弹簧式安全阀 大体型）
|
产品型号
|
公称通径
|
流道直径do
|
螺纹尺寸
|
高度(mm)
|
重量（Kg)
|
|
A28X-16T
|
DN15
|
11
|
R1/2
|
128
|
0.6
|
|
A28X-16T
|
DN20
|
14
|
R3/4
|
128
|
0.6
|
|
A28X-16T
|
DN25
|
20
|
R1
|
150
|
0.2
|
|
A28X-16T
|
DN32
|
25
|
R1-1/4
|
178
|
2.1
|
|
A28X-16T
|
DN40
|
28
|
R1-1/2
|
180
|
2.1
|
|
A28X-16T
|
DN50
|
32
|
R2
|
192
|
3.2
|
3.主要零件材料
|
零件名称
|
材料名称
|
|
阀体，阀座，阀瓣，弹簧座，顶盖螺栓
|
黄铜
|
|
弹簧
|
铬钒钢
|
|
密封圈
|
氟橡胶
|
