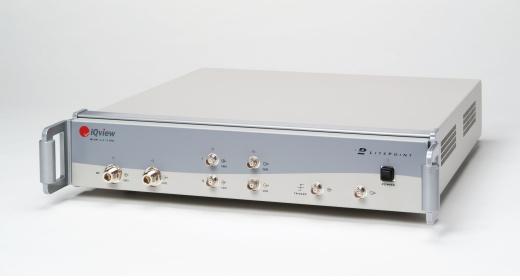

LitePoint IQ2010蓝牙测试仪WIFI/GPS/NFC

详细信息JIANG

IQ2010测试系统支持各种通讯标准如：WiFi802.11a/b/g/n、Bluetooth1.0/2.0/2.1/3.0/4.0、GPS、

FMTX/RX、WiMAX802.16d/e与NFC)，可用于无线通信产品研发及生产的各个阶段。

IQ2010测试系统采用多个硬件模块提供多任务测试功能，让GPS与FM两种无线标准群组可与Wi-Fi、WiMAX

、蓝牙与近场通讯(NFC)标准群组进行平行测试。多个向量信号产生器(VSG)能针对FM、GPS、Wi-Fi、蓝

牙WiMAX、以及NFC等传输测试作业提供传输讯号。多个向量信号分析器(VSA)则提供比对功能，让系统进

行接收测试。

IQ2010测试系统包含专门支持各种通讯标准(Wi-Fi802.11a/b/g/n、Bluetooth1.0/2.0/2.1、GPS、

FMTX/RX、WiMAX802.16d/e与NFC)的软件函数库。用户可利用内置的图形化用户接口(GUI)或C++软件应用

程序接口(API)，来选取各种信号产生与分析例程。IQ2010捕获到的数据会通过USB2.0传送到主控端计算

机加以处理。C++API支持所有GUI功能，这使其可以轻松建立自动化测试程序，进行制造或设计特性分析

的测试。

LitePoint IQ2010蓝牙测试仪WIFI/GPS/NFC技术参数

参数/特点：

单台仪器可以测试6种无线标准：

Wifi，Bluetooth，Wimax和NFC

可并行测试多种通讯，节约测试成本

可基于序列测试，节约测试成本

软件可升级

多功能RF端口，弹性安装测试

统一的接口——GUI/C++ API对6种无线标准通用

（具体技术参数详见附件-技术手册）

主要特点

为测试多重通讯设备而设计

通过并行和基于序列的测试方法节约测试时间

单台取代四台甚至更多仪器

多功能的端口增加连线灵活性

统一的界面，容易学习和使用

IQ2010适用行业

大量无线产品生产测试

大量多重通讯产品测试

模块测试

终端成品测试

系统包含4个射频组件连接端口。其中两个分别支持GPS与FM，另外两个是公共端口(RF1与RF2)，

用来连接被测试的Wi-Fi、WiMAX与蓝牙子系统。

IQ2010测试系统满足所有支持连接无线功能在射频校正、验证以及测试的需求。该系统仅须一次插入，

并使用单一连结，就能测试多个无线功能。射频通讯端口的多样性提供线路弹性。使用者可同时测试单一

通讯调变，或测试多重无线装置调变功能。IQ2010也可与手机测试系统配合使用，在一台测试机上支持完

整的智能型手机测试程序。

IQ2010利用多任务测试模式，IQ2010在依序测试Wi-Fi与蓝牙通讯功能的同时，还能平行进行GPS与FM的

序列式测试模式。这种功能可降低高达75%的整体测试时间。

IQ2010针对Wi-Fi测试采用序列式测试模式，用户可缩短传送多重数据率EVM/功率量测，以及接收封包错

误率所耗费的时间。在*种情况中，IQ2010系统配合待测器件(DUT)，以不同数据传输率送出信号。再

加上组件驱动器以及测试程序的支持能力，IQ2010系统能一次捕获多个突发数据率，并减少其自身与待

测器件之间的通讯时间，进而缩短6倍的传送测试与校正时间。
