JSDB-10双速绞车构成及原理

2021-01-23 14:40237

信息概况

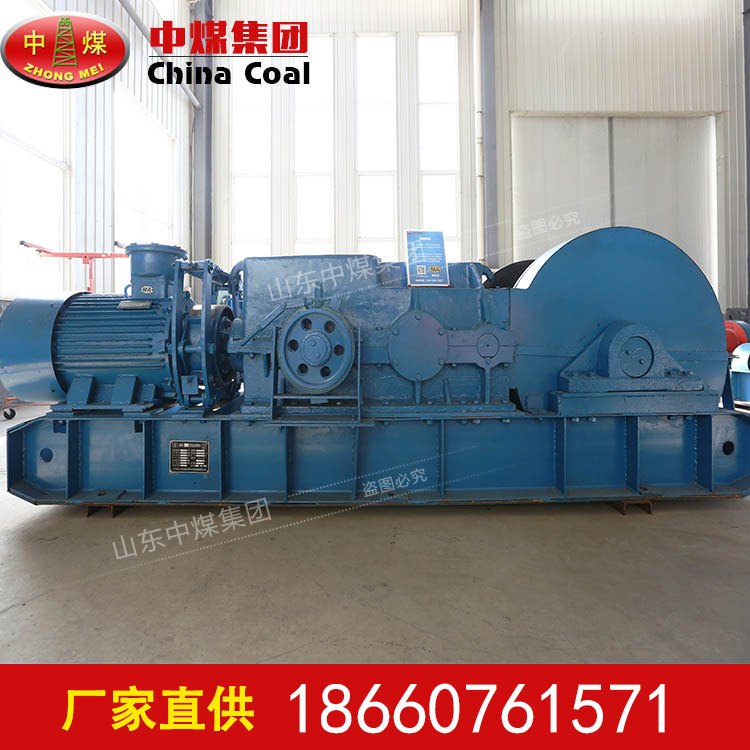

JSDB-10双速绞车构成及原理

JSDB-10双速绞车商品在技术性基本原理上，选用“齿-联”传动装置和“两轴多用”的传动系统特性，保持了快、慢2个速率，其慢速度可替代目前的回柱绞车和慢速度绞车，其迅速可替代目前的调度绞车和运送

绞车。在构造特性上，不但保持了小构造，大抗拉力的特性，也保持了长形对称性构造特性，合适于媒矿矿井窄小的工作室内空间，实际操作灵便便捷。它摆脱了现阶段慢速度、回柱等系列产品绞车存有的传动系统，短寿，劳动效率劣等特性，也摆脱了生产调度、运送等系列产品绞车存有的驱动力小，宽型构造等特性。

JSDB-10双速绞车技术参数

1、外层钢丝绳静张力：100kN

2、卷筒尺寸（直径×宽度）：φ435×530(mm)

3、外层钢丝绳绳速：1.3m/s（快速）0.20（慢速）

4、钢丝绳直径：20mm

5、容绳量：120m

6、快速外层静张力：14.5KN，快速外层静张力100KN

7、电动机型号：YBk2-200L1-6

功率：18.5KW

转速：970r/min

电压：380/660v 660/1140v

9、外型尺寸（长×宽×高）：2450×785×800(mm)

10、绞车重量（包括电动机）：2340kg

隔爆型磁力启动器：BQZ-120N；

隔爆型控制按钮：LA81-3。
