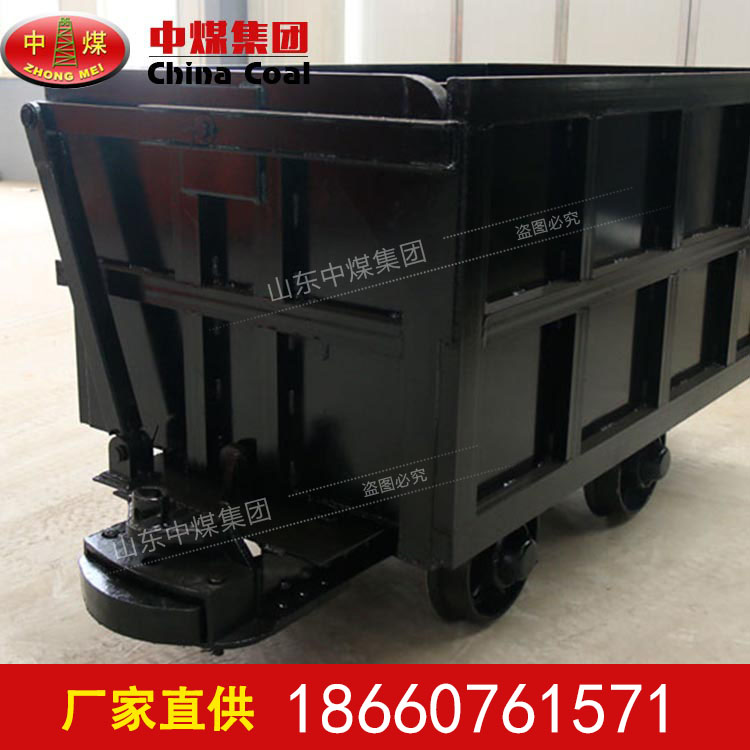

MCC2.0-6单侧曲轨侧卸式矿车产品详情
MCC2.0-6单侧曲轨侧卸式矿车产品介绍
MCC2.0-6单侧曲轨侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。单侧曲轨侧卸式矿车简称曲轨侧卸矿车，是在矿车行进过程中，由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。效率高、安全可靠。卸矿是在机车牵引下，当卸载轮爬上曲轨时，车箱翻转，车门自动打开实现卸料，车走过曲轨后车箱恢复原位，车门自动锁固。
MCC2.0-6单侧曲轨侧卸式矿车工作原理
MCC2.0-6单侧曲轨侧卸式矿车主要组成是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。由轨道牵引机车或卷扬机牵引行走，只能在卸载处做好的曲轨卸载平台上，向设定的一面卸载。在车厢的一侧用较轴与车架相连，另一侧箱门上装有卸载辊轮。卸载时，当辊轮沿曲轨斜坡过渡装置在卸载曲轨上坡段的上行，致使车厢倾斜，活动侧门绕销轴转动被拉开而开始卸载。当辊轮沿倾斜卸载曲轨下坡运行，车厢靠自生重量自动下降复位到关闭侧门。要注意的是当单侧曲轨卸卸式矿车从井底提升到卸载平台时，提升卷扬机要放慢速度上斜坡卸载平台，使其平稳卸载。它的优点是比翻斗式矿车和固定式矿车容积更大，自动平稳卸载。
MCC2.0-6单侧曲轨侧卸式矿车技术参数
|
技术参数
|
曲轨侧卸式矿车
|
|
0.7M3
|
1.2M3
|
1.6M3
|
2.0M3
|
2.5M3
|
4.0M3
|
6.0M3
|
|
容积(M)
|
0.7
|
1.2
|
1.6
|
2.0
|
2.5
|
4.0
|
6.0
|
|
载重(t)
|
1.75
|
3
|
4
|
5
|
6.25
|
10
|
15
|
|
轨距(mm)
|
600
|
600
|
600/762
|
600
|
762/900
|
762/900
|
762/900
|
|
轴距(mm)
|
600
|
600
|
800
|
1000
|
1200
|
2000
|
2000
|
|
车轮直径(mm)
|
300
|
300
|
350/400
|
400
|
400
|
350
|
350
|
|
牵引高度(mm)
|
320
|
320
|
320
|
320
|
320
|
430
|
500
|
|
卸载角度(度)
|
40
|
40
|
42
|
42
|
45
|
42
|
42
|
|
牵引车速(km/h)
|
12
|
12
|
12
|
12
|
12
|
8
|
8
|
|
转弯半径(m)
|
8
|
10
|
10
|
12
|
12
|
15
|
15
|
|
联接器形式
|
插销链环式
|
插销链环式
|
插销链环式
|
插销链环式
|
插销链环式
|
插销链环式
|
插销链环式
|
|
外
型
尺
寸
|
长(mm)
|
1650
|
1900
|
2750/2500
|
3000
|
3650
|
3650
|
5000
|
|
宽(mm)
|
980
|
1050
|
1200
|
1250
|
1250
|
1500
|
1800
|
|
高(mm)
|
1050
|
1200
|
1300
|
1300
|
1300
|
1586
|
1675
|
