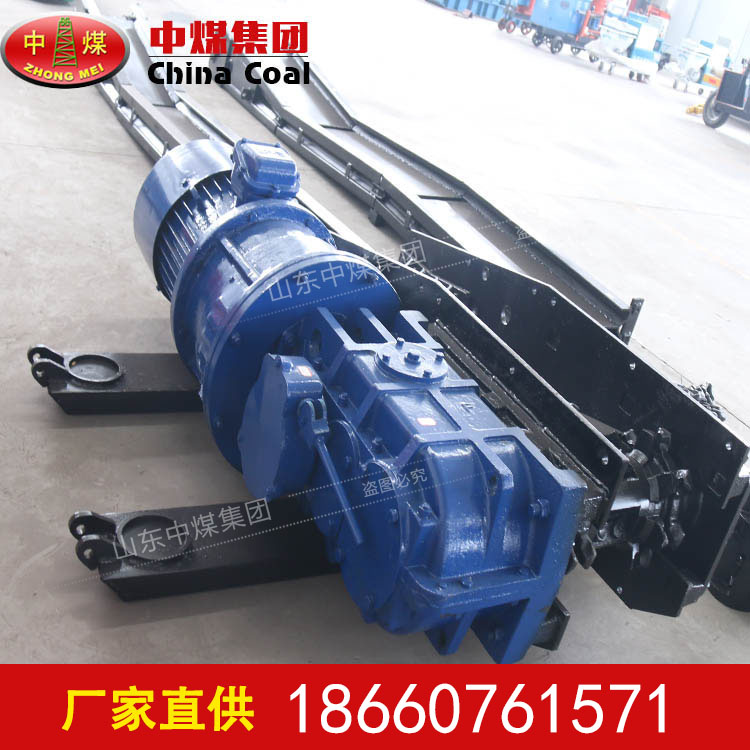

SGB420/30刮板输送机

SGB420/30刮板输送机具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点。主要适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭，安装档煤板可用作顺槽运输。

SGB-420/30刮板输送机型号意义：

S——输送机；               G——刮板；

B——边双链型；             420——中部槽外宽宽度420（mm）

30——电动机功率 30（kw）  SGB-420/30刮板输送机特点

1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等 外力作用。

2、 能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。

3、机身矮，便于安装。

4、能兼作采煤机运行的轨道。

5、可反向运行，便于处理底链事故。

6、能作液夜支架前段的支点。

SGB420/30刮板输送机主要技术参数：

SGB420/30 输送量： 80t/h

设计长度： 100m

链条速度： 0.88m/s

机头高度： 510mm

紧链方式： 摩擦式或棘轮插爪式

电 机 电机型号： JDSB-30

电机功率： 30KW

电机转速： 1470r/min

电机电压： 380/660v

减速器 减速机型号： JS30

减速器传动比： 22.24

重量 450kg

链 条 链条规格： 14×50mm

链条中心距： 310mm

链条拉力： ≥250kn

链条重量： 11kg/m

刮板间距： 900mm

耦合器 耦合器型号： 木肖弹性联轴器

耦合器功率：

耦合器工作液体：

 耦合器注液量：

 重 量 中部槽尺寸： 1200×420×150mm

中部槽重量： 76kg/节

整机重量： 10100kg
