Fluke 5520A是在5500A功能的基础上，将其工作负荷的范围进一步扩展而制作成的多产品多功能校准器。Fluke 5520A提高了准确度、扩展了量程、并增加了更多的功能。新增加的功能包括交、直流电流可达20A、能够测量压力以及具有校准5 1/2位和6 1/2位数字多用表的能力。Fluke 5520A能够校准数字式和模拟式多用表、温度计（热偶及RTD）、手持式功率表、数据采集器、电流钳、各种类型的记录仪、面板表、过程校准器、功率谐波分析仪以及很多其它类似的电子电力测量仪器设备。

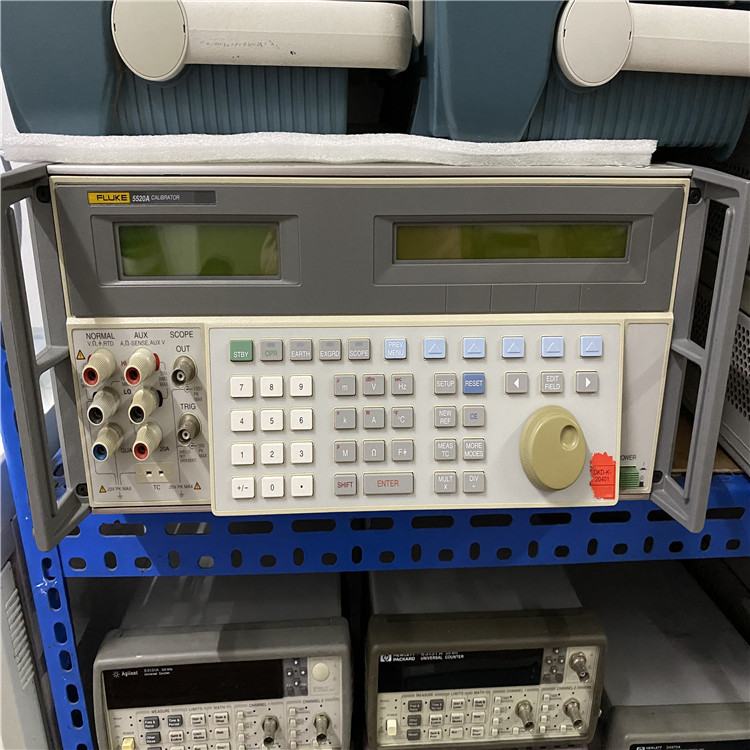

Fluke5520A多功能校准仪
功能 范围 z优的1年技术指标
±(ppm输出+ppm量程)
5500A多产品校准器
直流电压 0到±1020V 50+1.5
直流电流 0到±11A 100+7.6
电阻 0到329.999MΩ 90+18
交流电压 1mV到1020V，10Hz到500kHz，正弦波 300+18
交流电流 29μA到11A，10Hz到10kHz，正弦波 900+91
电容 0.33nF到1.1mF 0.25%+0.091%
热偶源和热偶测量 -250℃ 到+2316℃，（11种类型） 0.14℃
RTD源 -200℃ 到+630℃，（8种类型） 0.03℃
直流功率 109μW到11kW 0.0008
交流功率 109μW到11kW，45-65Hz，PF=1 0.0015
相位 0 到±179.99°，10Hz到10kHz 0.15°
频率 0.01Hz到2.0MHz 25ppm
5520A高性能多产品校准器
直流电压 0到±1020V 11+0.9
直流电流 0到±20.5A 100+7.6
电阻 0到1100MΩ 28+1.8
交流电压 1mV到1020V，10Hz到500kHz，正弦波 150+18
交流电流 29mA到20.5A，10Hz到30kHz，正弦波 400+61
电容 0.19nF到110mF 0.25%+0.091%
热偶源和热偶测量 -250℃ 到+2316℃，（11种类型） 0.14℃
RTD源 -200℃ 到+630℃，（8种类型） 0.03℃
直流功率 10.9μW到20.5kW 0.00022
交流功率 10.9μW到20.5kW，45-65Hz，PF=1 0.0008
相位 0 到±179.99°，10Hz到30kHz 0.1°
频率 0.01Hz到2.0MHz 2.5ppm
5520A用的5520A-SC1100示波器校准选件
直流电压 0到±6.6V（50Ω） 0.25%+40μV
0到±130V（1MΩ） 0.05%+40μV
交流电压（方波） ±1mV到±6.6V p-p（50Ω） 0.25%+40μV
±1mV到±130V p-p（1MΩ） 0.1%+40μV
快沿 4mV到2.5V p-p（50Ω） 上升时间：<300ps
稳幅正弦波 50kHz到1.1GHz 平坦度：1.5%+100μV
时标 5s到2ns；尖峰、方波、20%脉冲、正弦波 2.5ppm
波形发生器 1.8mV到55V p-p（1MΩ） 3%+100μV
1.8mV到2.5V p-p（50Ω）
脉冲发生器 幅度：10mV到2.5V 5%
宽度：4ns到500ns 2.5ppm
周期：20ms到200ns
视频信号触发 NTSC，SECAM，PAL， PAL-M
输入阻抗测量 40W到1.5 MΩ 0.10%
5pF到50pF 5%
过载测量 5V到9V（DC或AC方波），5到60s
5500A和5520A用的5500A-SC600示波器校准选件
直流电压 0到±6.6V（50Ω） 0.25%+40μV
0到±130V（1MΩ） 0.05%+40μV
交流电压（方波） ±1mV到±6.6V p-p（50Ω） 0.25%+40μV
±1mV到±130V p-p（1MΩ） 0.1%+40μV
快沿 4mV到2.5V p-p（50Ω） 上升时间：<300ps
稳幅正弦波 50kHz到600MHz 平坦度1.5%+100μV
时标 5s到2ns；尖峰，方波，20%脉冲，正弦波 2.5ppm
波形发生器 1.8mV到55V p-p（1MΩ） 3%+100μV
1.8mV到2.5V p-p（50Ω）
10Hz到100kHz；方波，正弦波，三角波
脉冲发生器 幅度：10mV到2.5V 5%
宽度：4ns到500ns 2.5ppm
周期：20ms到200ns 上升沿/下降沿 <1ns
视频信号触发 NTSC，SECAM，PAL， PAL-M
输入阻抗测量 40W到1.5 MΩ 0.10%
5pF到50pF 5%
过载测量 5V到9V（DC或AC方波），5到60s
5500A和5520A用的5500A-SC300示波器校准选件
直流电压 0到±2.2V（50W） 0.25%+100μV
交流电压（方波） 1.8mV到2.2V p-p（50Ω） 0.25%+100μV
1.8mV到105V p-p（1MΩ）
快沿 4.5mV到2.75V p-p（50Ω） 上升时间：≤400ps
稳幅正弦波 50kHz到300MHz 平坦度：1.5%+100μV
时标 5s到2ns；脉冲锯齿波，正弦波 25ppm
波形发生器 1.8mV到55V p-p（1MΩ） 3%+100μV
1.8mV到2.5V p-p（50Ω）
10Hz到100kHz；方波，正弦波，三角波
