KEYSIGHT二手33220A大量出售33220A

函数/任意波形发生器

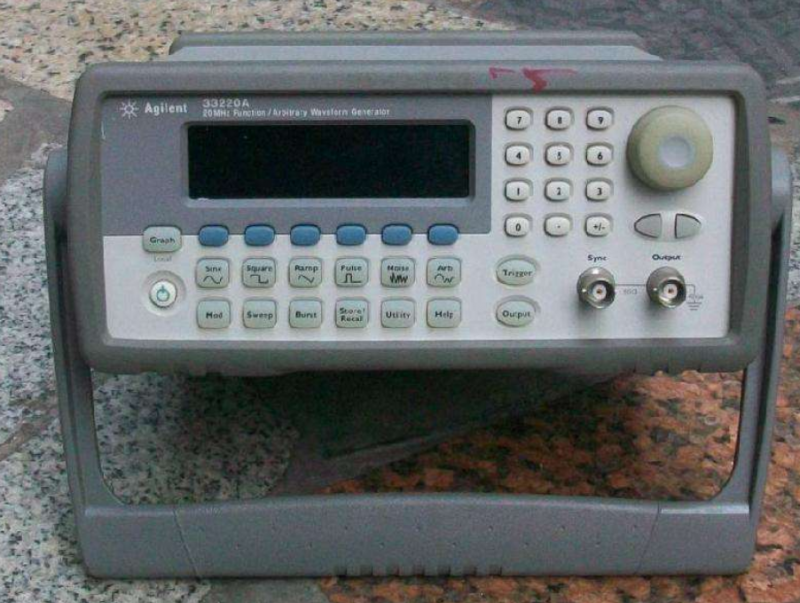

Keysight 33220A 函数/任意波形发生器
提供服务：租赁
产品名称：

---------------------------------------------------------------------------------------------------------------

黄S（同V）：15015266767；Q号：2441688423；  地址：广东省东莞市塘厦镇美华中心703  公司：东莞市亿测电子有限公司

--

------------------------------------------------------------------------------------------

函数/任意波形发生器
产品型号：
33220A
厂商名称：
KEYSIGHT(是徳科技)-原AGILENT(安捷伦科技)

20MHz正弦波和方波
    脉冲、斜披、三角波，噪声和直流波形
    14-bit,50MSa/s，64K点任意波形
    AM、FM、PM、FSK和PWM凋制
    线性和对数扫描及脉冲串模式
    10mVpp至10Vpp幅苗范围
    图形化界面可以对信号设置进行可视化验证
    通过USB、GPIB和LAN连接

性能优异的各种函数的波形

Keysight(原Agilent) 33220A函数/任意波形发生器使用直接数字合成(DDS)技术，可生成稳定、精确、纯净和低失真的正弦输出信号。它还能提供高达20MHz、具有快速上升和下降的方波，以及达200KHz的线性斜波。

脉冲沿信号

33220A能产生达5MHz的可变沿时间脉冲。33220A的脉冲还能具有可变的周期、脉冲宽度和幅度，对于需要灵活脉冲信号的各种应用是很理想的设备。

专用波形产生

可用33220A产生复杂的专用波形。33220A具有14bit分辨率和50MSa/s采样率，因此能够灵活地生成所需的波形。非易失存储器中可保存4个波形。

有了Keysight(原Agilent) Intuilink任意波形软件，您就可使用波形编辑器容易地生成、编辑和下载复杂的波形。也可用Intuilink捕获示波器波形，把它作为输出发送至33220A。

易于使用的功能

33220A的前面板操作简捷而友好。只需使用一、两个键，您就能访问所有主要功能。旋钮或数字键可用来调节频率、幅度、偏置和其它参数。您甚至还能直接输入Vpp、Vrms、dBm或高低电平值。定时参数可以用Hertz(Hz)或秒为单位输入。

内部AM、FM、PM、FSK和PWM调制使仪器能容易地调制波形，而不需要单独的调制源。线性和对数扫描也是内置功能，扫描速率可在1ms至500s范围内选择。脉冲串模式允许用户选择每段时间的周期。GPIB、LAN和USB接口均为标准配置，您还能获得SCPI命令的完全编程能力。

外部频率基准(选件001)

33220A外部频率基准使您能同步于外部10MHz时钟、另一台33220A，或Keysight(原Agilent)33250A。相位调整可从前面板或通过计算机接口进行，以实现精确的相位校准和调节。

3年的保修期

33220A随机带有操作和维修手册、快速指南、测试数据和3年的保修期，用很低的价格就能买到这一切。
波形
标准波形    正弦波、方波、斜波、三角波、脉冲、噪声、直流
内置任意波形    指数上升、指数下降、负斜波、Sin(x)x、心律波
波形参数
正弦波
频率范围    1μHz至20MHz
幅度平坦度[1][2]
<100KHz
100kHz至2MHz
2MHz至20MHz    (相对于1KHz)
0.1dB
0.15dB
0.3dB
斜波失真[2][3]
DC至20kHz
20kHz至100MHz
100kHz至1MHz
1MHz至20MHz    <1Vpp
-70dBc
-65dBc
-50dBc
-40dBc     ≥1Vpp
-70dBc
-60dBc
-45dBc
-35dBc
总斜波失真[2][3]
DC至20kHz
0.03%
假波(非斜波)[2][4]
DC至1MHz
1MHz至20MHz
-70dBc
-70dBc+6dB/倍型值
相位噪音
(10KHz偏置)
-115dBc/Hz，典型值
方波
频率范围    1μHz至20MHz
上升/下降时间    ＜15ns
过冲    4%
可变占空比    20%至80%(至10MHz)
40%至60%(至20NHz)
不对称性(@50%占空比)    1%周期+5ns
抖动(RMS)    300ps+100ppm*周期
斜波、三角波
频率范围    1μHz至200kHz
线性度    ＜1%峰值输出
可变对称性    0.0%至100.0%
脉冲
频率范围    500μHz至5MHz
脉冲宽度(≥100mHz)    20nsz小值
10ns分辨率
可变沿时间    ＜13ns至100ns
过冲
抖动(RMS)    ＜2%
300ps+0.1ppm*周期
噪声
带宽(-3dB)    9MHz，典型值
任意波形
频率范围    1μHz至6MHz
波形长度    2至64k点
幅度分辨率    14bits(包括符号)
采样率    50MSa/s
z小上升/下降时间    35ns，典型值
线性度    ＜0.1%峰值输出
稳定时间    ＜250ns,至0.5%z终值
抖动(RMS)    6ns+30ppm
非易失存储器    4个波形
公共指标
幅度
范围    10mVpp至10Vpp,输出至50Ω
20mVpp至20Vpp,输出至开始
精度(在1kHz处)    ±1%设置值±1mVpp
单位    Vpp,Vrms,dBm
分辨率    4位
DC偏置
范围(峰值AC+DC)    ±5V，输出至50Ω
±10V，输出至开始
精度[1][2]    ±2%偏置设置值
±0.5%幅度±2mV
分辨率    4位
主输出
阻抗    50Ω，典型值
隔离    42Vpk到地的z大值
保护    短路保护，过载自动断开主输出
内部频率基准
精度[5]    10ppm，90天
20ppm，1年
外部频率基准(选件001)
后面板输入
锁定范围    10MHz±500Hz
电平    100mVpp，至5Vpp
阻抗    1kΩ典型值，交流耦合
锁定时间    ＜2s
后面板输出
锁定范围    10MHz
电平    623mVpp(dBm),典型值
阻抗    50Ω典型值,交流耦合
相位偏置
范围    +360°至-360°
分辨率    0.001°
精度    20ns
调制
AM
载波    正弦波、方波、斜波、任意波形
源    内部/外部
内部调制    正弦波、方波、斜波、三角波、噪声、任意波形(20mHz至20MHz)
深度    0.01%至120.0%
FM
载波    正弦波、方波、斜波、任意波形
源    内部/外部
内部调制    正弦波、方波、斜波、三角波、噪声、任意波形(2mHz至20kHz)
偏移    DC至10MHz
PM
载波    正弦波、方波、斜波、任意波形
源    内部/外部
内部调制    正弦波、方波、斜波、三角波、噪声、任意波形(2mHz至20kHz)
偏移    0.0°至360°
PWM
