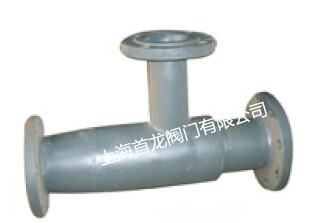

BQTC补气调节器（可调节式）
一、产品描述结构特点：该补气器设备安装在喷吹罐出口煤粉总管上，用于煤粉气力输送过程中，将从喷吹罐出来的高浓度煤粉稀释，使固气混合充分、均匀，使煤粉和气体形成稳定的浓相固气两相流。该设备气量调节范围大，是煤粉远距离浓相输送的关键设备。我公司设计制造的新型补气器具有以往旧式煤粉补气器不可比拟的优点，既具有可修复，可长期持续利用的特点，使用寿命长(可达3~5年)，更换率低；煤粉输送过程中补气效果好、稳定性好，特别适用于各种高炉的大喷吹量的喷煤系统。有效的为用户节约生产成本， 经过多家钢铁企业长期使用，得到用户一致肯定和认可，
二、技术参数：
适用介质 氮气(或空气)
设计温度℃ ≤80℃
设计压力MPa 0.6 、 1 、1.6、2.5
三、 新型补气调节器外形连接主要尺寸公称通径
|
DN
|
D
|
K
|
n-d
|
DN′
|
D′
|
K′
|
(n-d)′
|
DN″
|
L
|
|
40
|
150
|
110
|
4-18
|
50
|
165
|
125
|
4-18
|
25
|
400
|
|
50
|
165
|
125
|
4-18
|
65
|
185
|
145
|
4-18
|
25
|
450
|
|
65
|
185
|
145
|
4-18
|
80
|
200
|
160
|
8-18
|
32
|
500
|
|
80
|
200
|
160
|
8-18
|
100
|
220
|
180
|
8-18
|
40
|
550
|
|
100
|
220
|
180
|
8-18
|
125
|
250
|
210
|
8-18
|
50
|
600
|
|
125
|
250
|
210
|
8-18
|
150
|
285
|
240
|
8-22
|
50
|
650
|
产品特点
●补气器设备内部设计独特，可通过调节圆螺母，改变补气气道间隙，从而达到调节补气气量、流速，借以实行喷煤量的调节，满足生产需要。
补气调节器（可调节式）结构简图
该补气器设备具有补气效果好，性能稳定，是浓相输送的
关键设备。
● 便于物料输送量的调节，节约输送气气体，降低成
本。
● 补气器可设计为固定焊接式、活动式（螺栓紧固）
等多种形式。在设计上，针对它们主管和各支管的直径的确定，分
配器高度，分配支管个数确定以及对于设计的分配器
在精度上如何得到保证等一些问题应该怎样去考虑！
我这里提到的分配器，主要用于高炉煤粉喷吹的管线
上，当然不管它用于哪，只要能运用的办法解决问题
