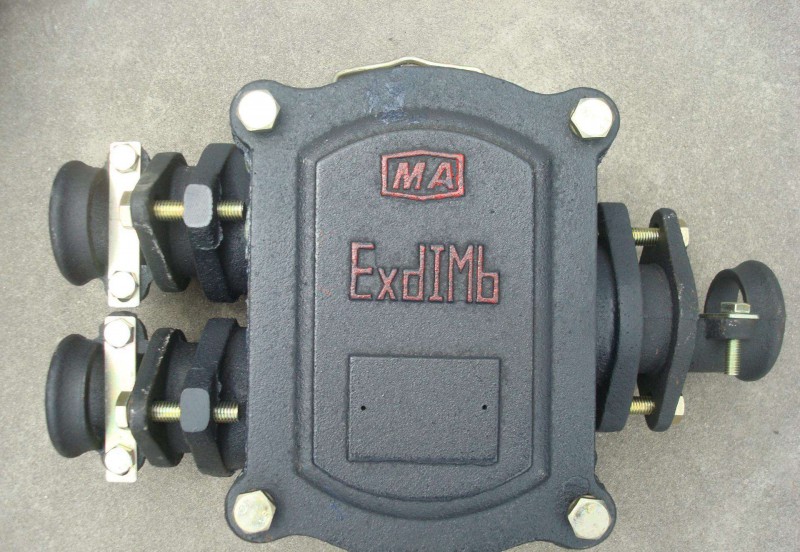

电缆接线盒
电缆接线盒
一、用途
接线盒适用于含有爆炸性气体（甲烷）混合物的煤矿井下，在交流50Hz、电压至1140V，电流至400A的供电系统中，供信号、照明、动力设备等作电缆连接和分支之用。
二、主要特征
1、隔爆壳体及盖由高强度HT250铸铁制成
2、接线座体采用上釉陶瓷烧结而成，绝缘性好，强度高，接线柱与绝缘座的连接采用环氧树脂灌封，牢固可靠，无松动。
三、主要技术参数
|
产 品 型 号
|
额定
电流A
|
额定
电压V
|
电缆通数
|
电缆大外径φmm
|
外形尺寸
mm
|
|
主
|
分支
|
|
BHD2-25/380-2T
|
25
|
380
|
2
|
0
|
φ22
|
240×120×80
|
|
BHD2-25/380-3T
|
3
|
0
|
240×180×80
|
|
BHD2-25/380-4T
|
4
|
0
|
240×240×80
|
|
BHD2-40/660-2T
|
40
|
660
|
2
|
0
|
φ24
|
270×140×110
|
|
BHD2-40/660-3T
|
3
|
0
|
270×200×110
|
|
BHD2-40/660-4T
|
4
|
0
|
270×270×110
|
|
BHD2-100/660（380）-2T
|
100
|
660
|
2
|
0
|
φ37
|
373×313×162
|
|
BHD2-100/660（380）-3T
|
3
|
0
|
|
BHD2-100/660（380）-4T
|
4
|
0
|
|
BHD2-200/660-2T
|
200
|
660
|
2
|
0
|
φ37、φ51
|
500×250×180
|
|
BHD2-200/660-3T
|
2
|
1
|
500×340×180
|
|
BHD2-200/660-4T
|
2
|
2
|
500×340×180
|
|
BHD2-400/1140-2T
|
400
|
1140
|
2
|
0
|
φ78
|
638×246×215
|
|
BHD2-400/1140-3T
|
3
|
0
|
638×442×215
|
|
BHD2-400/1140-4T
|
4
|
0
|
638×638×215
|
