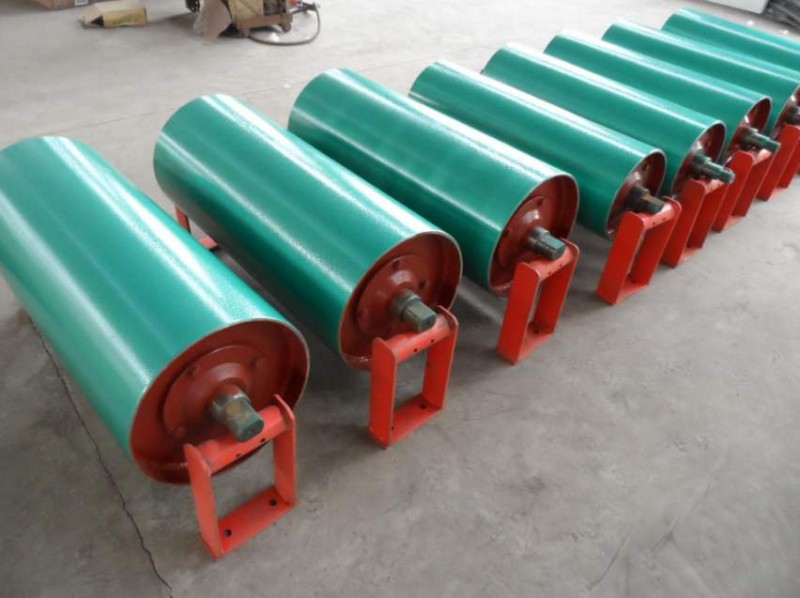

YZW型外装式YZWB型隔爆外装式电动滚筒

YZW/YZWB型隔爆外装式电动滚筒是供各种固定式带式输送机、斗式提升机、卷扬机等配套的新型驱动装置，其内部采用行星摆线减速机构，使电机外露与滚筒直联，具有承载能力大、过载能力强、传动平稳、噪声低、寿命长，使用维修方便，操作安全可靠等优点。可满足各种逆止、包胶等要求。隔爆外装式电动滚筒其隔爆标志为dI、dIIAT4、 dIIBT4。dI适合于有甲烷或煤尘矿井中，dIIAT4适合于有I、IIT2～T4级爆炸危险性混合物存在的场所，dIIBT4适合于有I、 IIA、IIB级T2～T4组爆炸危险性混合物存在的场所。

    电机外联改变了散热条件，且安装维修方便，避免了电动机遭油侵蚀，延长了使用寿命，设有先进的逆止装置，可防止上运物料停机时皮带下滑；滚筒表面覆盖人字形、菱形等多种花纹胶层，以提高牵引胶带的能力。

YZW型外装式YZWB型隔爆外装式电动滚筒订货代号

YZW型外装式电动滚筒是供各种固定式带式输送机、斗式提升机、卷扬机等配套的新型驱动装置。其内部采用行星摆线减速机结构，使电机外露与滚筒直联，具有承载能力大，过载能力强，传动平稳，噪声低，寿命长，使用维修方便，操作安全可靠等优点。可满足各种逆止，包胶等要求，隔爆外装式电动滚筒需配用能满足工作环境所需的防爆电机。

YZW型外装式电动滚筒基本参数、外型及安装尺寸

1.YZW型外装式电动滚筒系列参数列表

直径

(mm) 功率

(Kw) 带宽

(mm) 表  面  线  速  度  (m/s) 质量

(kg)

315

(320)     0.25 0.32 0.4 0.55 0.63 0.8 1.0 1.25 1.6 2 2.5

1.5 500 √ √ √ √ √ √ √         198

650 √ √ √ √ √ √ √         210

2.2 500 √ √ √ √ √ √ √ √ √     200

650 √ √ √ √ √ √ √ √ √     210

3

  500       √ √ √ √ √ √     230

650       √ √ √ √ √ √     240

800       √ √ √ √ √ √     245

4 500       √ √ √ √ √ √     240

650       √ √ √ √ √ √     245

800       √ √ √ √ √ √     258

400

1.5 500   √ √ √ √             225

650   √ √ √ √             235

800   √ √ √ √             250

2.2 500   √ √ √ √ √ √ √ √ √   230

650   √ √ √ √ √ √ √ √ √   240

800   √ √ √ √ √ √ √ √ √   255

3 500   √ √ √ √ √ √ √ √ √   260

650   √ √ √ √ √ √ √ √ √   280

800   √ √ √ √ √ √ √ √ √   290

4 500   √ √ √ √ √ √ √ √ √   270

650   √ √ √ √ √ √ √ √ √   280

800   √ √ √ √   √ √ √ √   295

5.5 500             √ √ √ √   305

650             √ √ √ √   320

800             √ √ √ √   340
