产品描述：

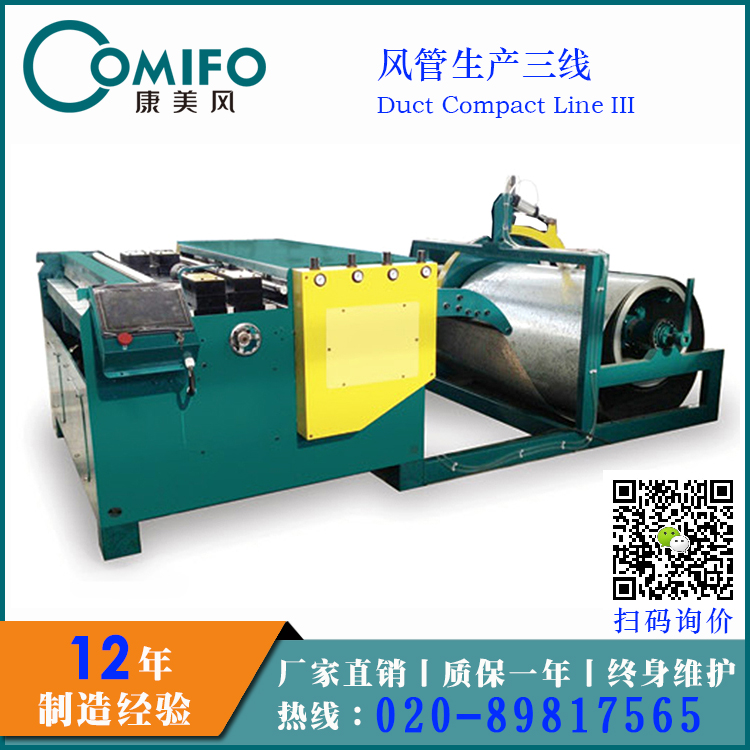

迷你版风管生产三线，是在旧款风管生产三线的基础上重新研发生产的z新款风管开料机。

迷你风管三线在原风管三线的基础上升级改动过的地方包括：1、电动放料架；2、压筋模式；3、冲大口小口模具；改动过后的迷你版三线，与原旧款相比，其整体外观更小，做工更精细。使用效果更佳。

其外观尺寸由原来的6.4米改成现在迷你版的3.4米，体积小可减少运输成本，减少占地面积。更适合于小加工厂或者是工程项目施工现场。

风管生产三线由电动料架，调平压筋，冲方口，冲尖角，折边，液压剪切组成。采用全电脑PLC 控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线z大加工速度为18 米/ 分，精度为：长度误差±0.5mm，对角线误差为±0.5mm， 标准开料架承重5 吨，可根据客户要求配套。

该生产线全自动下料生产，适合工地现场或小型风管生产企业使用，仅需一人操作。风管生产三线为我司销量z大的设备之一。可实现多功能开料要求，可满足风管板料下料，同时可以为TDF共板法兰，TTF/LT插式法兰或角钢法兰下料工作。

产品参数：

基本配置：
1.电动放料架（一个料架，两个料筒）
2.调平压筋装置一套
3.液压冲方口剪角四套连模具
4.液压剪切折弯装置一套
5.控制系统及触摸屏操作面板一套

工作原理：卷料-调平-压筋-冲方口-冲尖角-折边-剪切

工作示意图：

说明：
1.定尺开料，可直接与等离子切割机配合使用
2.1C/S插骨剪角，可剪”L”, “U”, “口” 型的各种剪角，可与”C骨和S插条配合使用
2.2TDF共板法兰的各种连接方法定位剪角，可与TDF共板法兰机，折边机配合使用
2.3剪切角可与角铁法兰或之字法兰配合使用。并能折出”L”, “U” 和 “口”型风管，与立式合缝机配套使用完成整套风管
3.TTF/LT 剪切角可与插式法兰配合使用。与立式合缝机和插式法兰机配套使用完成整套风管
