ZBQ系列煤矿用气动注浆泵主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理；在抗洪抢险中排除地下隐患。
该注浆泵体积小、重量轻，使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。
三、结构特征及工作原理

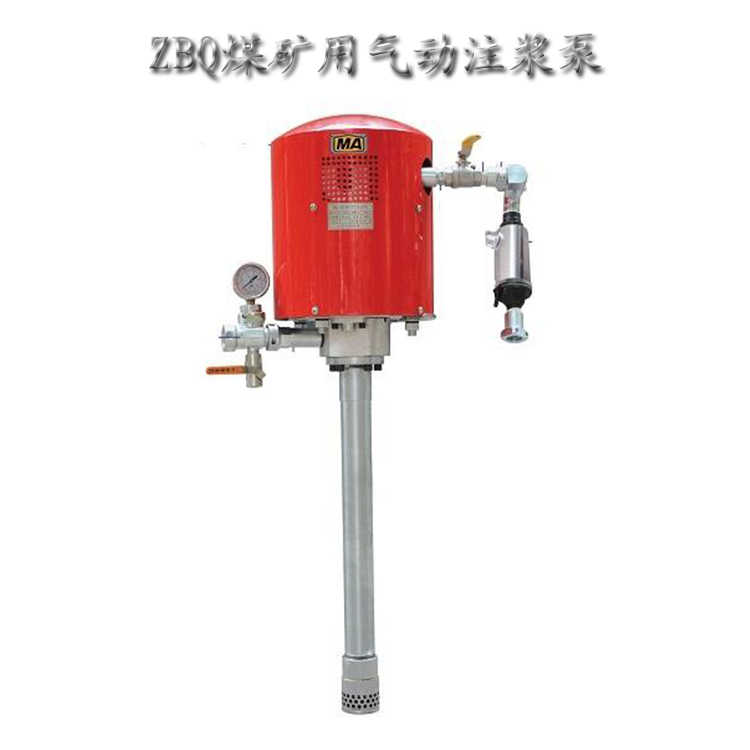

ZBQ系列煤矿用气动注浆泵以压缩空气为动力源，由于气缸和注浆缸具有较大的作用面积比，从而以较小的气压便可使注浆缸产生较大的注浆压力。如图所示为注浆泵组件图。
|
序号
|
名称
|
规格型号（ZBQ-27/1.5)
|
规格型号（ZBQ-30/1.5)
|
|
1
|
进气总成
|
1.1进气三通
|
KJ19
|
KJ19
|
|
1.2压力表
|
（0-0.6）风用
|
（0-0.6）风用
|
|
1.3调压阀
|
AR4000-06
|
AR4000-06
|
|
1.4油雾器
|
ZBQ-01
|
ZBQ-01
|
|
1.5弯头
|
ZBQ-02
|
ZBQ-02
|
|
1.6进气控制开关
|
DN20
|
DN20
|
|
2
|
泵体总成
|
|
|
|
|
3
|
出浆组件
|
3.1泄压阀
|
ZBQ-03
|
ZBQ-03
|
|
3.2铜出浆口
|
ZBQ-04
|
ZBQ-04
|
|
4
|
吸浆组件
|
|
ZBQ4
|
ZBQ4
|
四、技术参数
|
序号
|
项目名称
|
单位
|
数值
|
数值
|
|
1
|
型号
|
/
|
ZBQ-30/1.5
|
ZBQ-27/1.5
|
|
2
|
额定排浆压力
|
MPa
|
1.5
|
1.5
|
|
3
|
额定流量
|
L/min
|
30
|
27
|
|
4
|
额定供气压力
|
MPa
|
0.5
|
0.5
|
|
5
|
额定泵速
|
次/分
|
130
|
160
|
180
|
130
|
160
|
180
|
|
6
|
供气压力
|
MPa
|
0.4
|
0.5
|
0.63
|
0.4
|
0.5
|
0.63
|
|
7
|
流量
|
L/min
|
24
|
30
|
33
|
22
|
25
|
28
|
|
8
|
耗气量
|
m3/h
|
≤110
|
≤130
|
≤160
|
≤110
|
≤130
|
≤160
|
|
9
|
噪声
|
dB（A）
|
≤90
|
≤90
|
|
10
|
柱塞直径
|
mm
|
Φ50
|
Φ50
|
|
11
|
柱塞行程
|
mm
|
100
|
100
|
|
12
|
柱塞数
|
个
|
1
|
1
|
|
13
|
外形尺寸
|
mm×mm×mm
|
325×650×1090
|
320×645×1080
|
|
14
|
整机重量
|
kg
|
26
|
25
|
