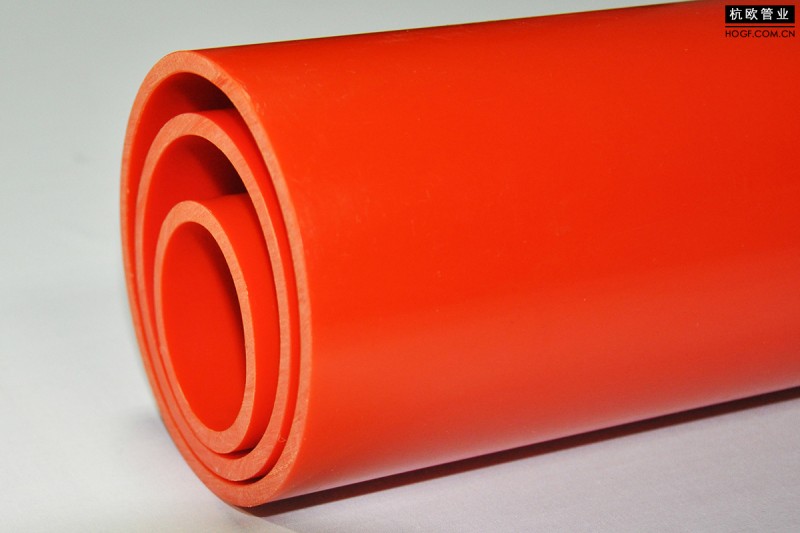

复合增强CM实壁管
复合增强CM实壁管
是采用几种高分子量的高聚物复合共混改性，通过先进的加工工艺挤出成型的高性能新型管道。
复合增强HFCM实壁管具有高度强、高韧性、抗压强、阻燃性好、耐腐蚀等特点。产品可代替镀塑或镀锌钢管，横穿马路或穿越桥梁作为通信电缆保护管，可代替MPP、PE管等非开挖管道。产品按结构分为：复合增强CM实壁管材、复合增强CM双壁波纹管材以及复合增强CM多孔一体管材；产品按用途分为：I型、II型和III型，I型为通信光电缆保护用，II为电力电缆保护用，III型为户外已屏蔽专用。
产品应用范围广：广泛适用于户外桥梁已屏蔽、隧道、轻轨、机场、地铁、场馆、房产等各建筑领域的埋地通信光（电）缆保护、电力电缆保护等。
规格型号
|
序列
|
公称规格（外径*壁厚）mm
|
平均外径mm
|
厚壁mm
|
备注
|
|
1
|
50*3.0
|
50
|
3.0
|
/
|
|
2
|
50*4.0
|
50
|
4.0
|
/
|
|
3
|
56*2.8
|
56
|
2.8
|
/
|
|
4
|
63*3.0
|
63
|
3.0
|
/
|
|
5
|
63*4.0
|
63
|
4.0
|
/
|
|
6
|
75*4.0
|
75
|
4.0
|
/
|
|
7
|
75*5.0
|
75
|
5.0
|
/
|
|
8
|
90*4.0
|
90
|
4.0
|
/
|
|
9
|
90*5.0
|
90
|
5.0
|
/
|
|
10
|
100*5.0
|
100
|
5.0
|
/
|
|
11
|
110*5.0
|
110
|
5.0
|
/
|
|
12
|
110*7.0
|
110
|
7.0
|
/
|
|
13
|
112*6.0
|
112
|
6.0
|
/
|
|
14
|
125*5.0
|
125
|
5.0
|
/
|
|
15
|
125*7.0
|
125
|
7.0
|
/
|
|
16
|
139*5.0
|
139
|
5.0
|
/
|
|
17
|
139*6.5
|
139
|
6.5
|
/
|
|
18
|
160*5.0
|
160
|
5.0
|
/
|
|
19
|
160*6.0
|
160
|
6.0
|
/
|
|
20
|
163*6.5
|
163
|
6.5
|
/
|
|
21
|
167*7.0
|
167
|
7.0
|
/
|
|
22
|
167*8.0
|
167
|
8.0
|
/
|
|
23
|
181*7.0
|
181
|
7.0
|
/
|
|
24
|
181*8.0
|
181
|
8.0
|
/
|
|
25
|
190*7.5
|
190
|
7.5
|
/
|
|
26
|
192*8.0
|
192
|
8.0
|
/
|
|
27
|
200*7.0
|
200
|
7.0
|
/
|
|
28
|
200*8.0
|
200
|
8.0
|
/
|
|
29
|
219*9.0
|
219
|
9.0
|
/
|
|
30
|
225*10.0
|
225
|
10.0
|
/
|
|
31
|
250*10.0
|
250
|
10.0
|
/
|
|
32
|
250*12.0
|
250
|
12.0
|
/
|
产品性能
|
项目
|
实壁管技术指标
|
|
落锤冲击（20kg,5m,22℃）
|
9/10
|
|
维卡软化温度℃
|
1型》80（通信光电缆保护用）
|
|
1型》93（电力电缆保护用）
|
|
纵向回缩率
|
《5
|
|
扁平试验
|
压制50%无破裂、无分层
|
|
密度/（kg/m3)
|
《1500
|
|
拉伸强度Mpa
|
》40
|
|
断裂伸长率%
|
》120
|
|
环刚度（KN/m2)
|
普通版
|
》16
|
|
加强版
|
》32
|
|
超强版
|
》50
|
|
耐候性*
|
颜色变化级》3
|
|
拉伸强度保持率》80%
|
|
阻燃性
|
氧指数OI》32
|
|
自熄时间《30s
|
|
体积电阻率Ω.m
|
》1*10"
|
|
静摩擦系数
|
《0.35
|
|
连接密封性（0.005 Mpa水压在20℃下保持30min)
|
无泄漏
|
补充说明
|
复合增强cm实壁管与镀锌钢管、MPP电力管、玻璃钢管等各性能比较
|
|
性能类别
|
复合增强cm实壁管
|
镀塑钢管与镀锌钢管
|
MPP电力管
|
玻璃钢管
|
|
高韧性（20kg，5m，22℃）
|
无破裂
|
无破裂
|
无破裂
|
破裂
|
|
耐腐蚀性
|
好
|
差
|
好
|
好
|
|
耐老化，使用年限
|
耐老化性好，户外使用50年，埋地70年以上
|
耐老化性差、使用年限20年左右
|
只能用在埋地，50年
|
埋地30年
|
|
阻燃性
|
阻燃性好，离火即熄灭
|
阻燃性好
|
易燃烧
|
易燃烧
|
|
绝缘性
|
好
|
差、易产生电涡流
|
好
|
好
|
|
抗压性
|
好
|
强
|
差
|
好
|
|
重量
|
轻，只有镀锌钢管1/5，安装强度低
|
很重，安装劳动强度大
|
轻
|
重
|
|
连接方式
|
承接胶水连接，方便快捷
|
焊接连接复杂
|
焊接连接工艺复杂
|
胶圈承接，方便
|
|
施工费用
|
低
|
高，要铺好地基
|
中
|
低
|
|
穿线方便
|
内壁光滑，穿线容易
|
内壁不光滑，摩擦力大，穿线阻力大
|
内壁光滑，穿线容易
|
内壁不光滑，摩擦力大，穿线阻力大
|
