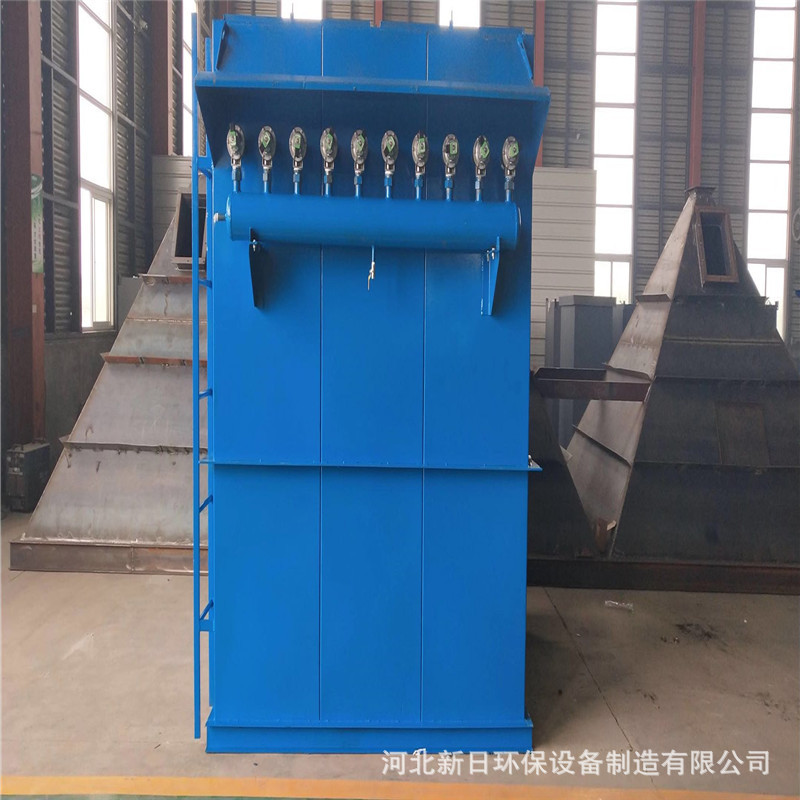

HMC单机脉冲除尘器共有六个规格，每种规格又可分为标准带灰斗式A型和敞开法兰式（无灰斗）B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成，箱体全部采用焊接结构，检修门用泡沫橡胶条密封，保证除尘器严密不漏风。

结构特点

除尘器本体由壳体、滤袋总成、喷吹清灰装置、排灰装置四个部分组成。

壳体部分由上箱体、中箱体、灰斗、进出风口组成

滤袋总成由滤袋、滤袋框架等组成

喷吹清灰装置由气包、喷吹管、脉冲阀、电磁控制阀、电控仪等组成

排灰装置由电机、减速器、螺旋输送机、星型卸灰阀组成

脉冲阀Ⅰ型采用直角脉冲阀，Ⅱ型采用直通脉冲阀，减少了脉冲阀自身的阻力，是一种较理想的脉冲喷吹形式。

工作原理

HMC型除尘器的进风口设在灰斗上，当含尘气体从进风口进入灰斗后碰上进风管端部的挡板，由于惯性作用，使气体中粗颗粒粉尘直接进入灰斗，起到预收尘的作用。进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋，粉尘被收集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出。室内收尘袋分为若干排，按照给定的时间间隔对每排收尘袋进行清灰。当脉冲阀开启时，即向滤袋内喷入高压空气，以   滤袋表面上的粉尘。各排滤袋的脉冲喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续控制
