DDD8J矿用隔爆型单轨吊车主要技术参数

参数名称 单位 参数数值
牵引力 kN 8
吊放重量 t 5
标准配置行走运行速度 m/min 20
吊放运行速度 m/min 0.8
适应坡度 ° ≤ 18
吊车外形尺寸（长 × 宽 × 高 ) mm 1860×870×590
100 米标准配置：t 4.722
通过能力
垂直半径 m >5.5
水平半径 m >3.5
遥控距离 m ≤ 15
各种坡道上运载的物料质量
坡道坡度（°） 0—8° 10 12 14 16 18
吨位（t） 5 4.3 3.5 3 2.6 2.3

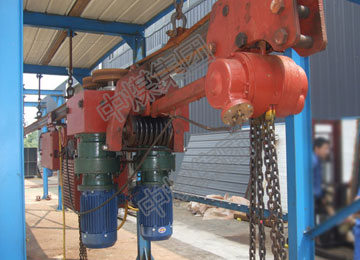

结构特征
该机结构由起吊装置、行走机构、轨道、吊挂组件、电缆拖曳装置、电控系统等组成。出厂整机长度为99米，每节轨道长度为3米，扣式连接。轨道由工字钢及齿条组成，行走机构由电机、减速箱等部分组成，减速箱的输出行走齿轮与齿条啮合。起吊装置安装在行走机构下方。整机靠吊挂组件与十字梁或锚杆连接，通过锚杆或十字梁固定在巷道的顶板上。
工作原理
轨道靠吊挂组件通过锚杆或十字梁固定在巷道的顶板上。整机沿轨道行走，起吊装置将重物从地面吊起，启动行走电机，电机将动力传递给减速箱，经三级减速后传递到行走齿轮上，行走齿轮与轨道上的齿条相啮合，从而驱动其沿轨道行走，达到运送物料的目的。
