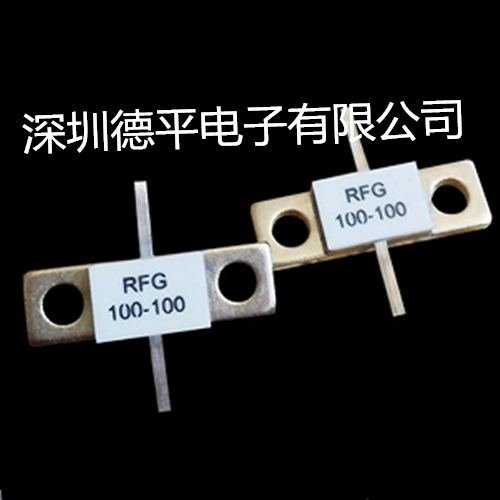

供应RFG100W法兰式射频电阻，100Ω双引线射频电阻





一、产品用途及特点

1.1产品用途：微带电路中做功率分配器、隔离、平衡、终端负载。

2.2产品特点：该产品具有体积小、功率大、频率特性好、性能稳定、精度高、安装工艺简单。




二、产品参数（可定制）

型号:RFG101B10121
功率:100W
阻值:100Ω（根据用户要求）
阻值精度:2%（1% 5% 可根据用户要求）
工作频率:——
工作温度:-55℃-+125℃
温度系数:≤±150PPM/℃
驻波比:——
引线长度:6mm（根据用户要求）
基板材料：BeO
规格：20×6×3.7
注）：产品参数可根据要求定制，详情请与我们的工作人员联系！！！！！






三、产品安装方法及试验


安装方法：将电阻器用螺钉固定在金属试验架上，引出端焊在敷铜板上，电阻器主体与敷铜板之间距离不小于1mm。

产品安装试验要点及检测

◆可焊性

3.1试验方法：焊槽温度为235℃±2℃，浸渍时间5S~10S，引出端浸渍度深度距电阻体1mm±0.5mm。

3.2试验后检测：电阻器引出端被浸渍的表面部分应有95%的面积覆盖上一层连续、均匀、光滑、明亮的锡焊。

◆引出端强度

3.3试验条件：A.沿电阻器引出端水平方向缓慢施加10N拉力，持续5S~10S。

3.4试验后检测：电阻器引出端应无机械损伤、松动和脱落。

◆电老化

安装方法：用螺钉，加一个弹簧垫圈将电阻器固定在铝制散热器上，电阻器与散热器之间要求接触良好（涂敷导热硅脂）；将引出端焊在敷铜板上，电阻器主体与敷铜板之间距离不小于1mm。

3.5试验前测量阻值。

3.6试验条件：直流或交流有效值按额定功率施加。

3.7试验温度：25℃±5℃。

3.8加电方式：试验期间施加连续的额定工作电压。通电期间电压应稳定在规定值的±5%以内。为了保证电阻的功率降额，如果机箱内温度超过70℃，应加风扇冷却。

3.9试验后测量：电阻器在25℃±3℃下稳定2h~4h后，电阻器应无机械损伤，电阻值变化不超过±5%。






四、安装提示与降功耗曲线图


4.1产品安装时要求保证产品底面与焊盘（外壳）之间接触良好，接地良好；

4.2焊接时，使用电烙铁功率不超过40W；

4.3负载电阻的引出线应保持水平搭线；

4.4在散热片上涂一层厚度为0.25mm的极薄的导热硅脂；

4.5可以选择带法兰和不带法兰两种形式；
