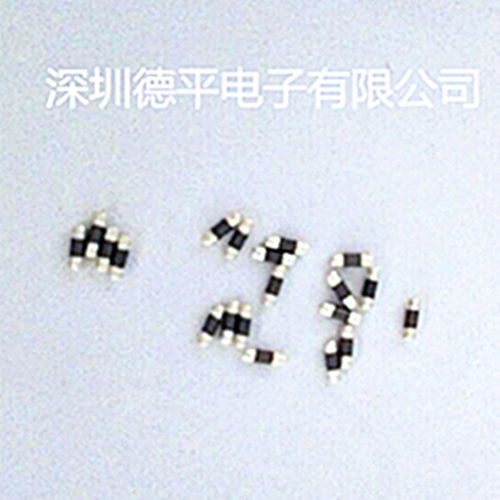

德平电子供应0.5W圆柱微波电阻，26GHz高频DPR10圆柱微波电阻




一、产品特点及用途


1.1产品特点：产品体积小、频率高，驻波小容易安装、性能稳定、精度高等特点。

1.2用途：可适用于高频连接器，终端负载等同轴环境下。






二、产品参数（可定制）

型号:DPR10
功率:0.5W
阻值:50Ω
阻值精度:±2%
工作频率:DC-26GHz
工作温度:-55℃-+125℃
温度系数:≤±150PPM/℃
驻波比:1:1.2
尺寸：1.0mm*3.3mm*1mm
材料：Al2O3

注）：产品参数可根据客户要求定制，详情请咨询我们的工作人员！！







三、产品安装方法及试验


安装方法：将电阻器用螺钉固定在金属试验架上，引出端焊在敷铜板上，电阻器主体与敷铜板之间距离不小于1mm。

产品安装试验要点及检测

可焊性

2.1试验方法：焊槽温度为235℃±2℃，浸渍时间5S~10S，引出端浸渍度深度距电阻体1mm±0.5mm。

2.2试验后检测：电阻器引出端被浸渍的表面部分应有95%的面积覆盖上一层连续、均匀、光滑、明亮的锡焊。

引出端强度

2.3试验条件：A.沿电阻器引出端水平方向缓慢施加10N拉力，持续5S~10S。

2.4试验后检测：电阻器引出端应无机械损伤、松动和脱落。

电老化

安装方法：用螺钉，加一个弹簧垫圈将电阻器固定在铝制散热器上，电阻器与散热器之间要求接触良好（涂敷导热硅脂）；将引出端焊在敷铜板上，电阻器主体与敷铜板之间距离不小于1mm。

3.1试验前测量阻值。

3.2试验条件：直流或交流有效值按额定功率施加。

3.3试验温度：25℃±5℃。

3.4加电方式：试验期间施加连续的额定工作电压。通电期间电压应稳定在规定值的±5%以内。为了保证电阻的功率降额，如果机箱内温度超过70℃，应加风扇冷却。

3.5试验后测量：电阻器在25℃±3℃下稳定2h~4h后，电阻器应无机械损伤，电阻值变化不超过±5%。
