德平电子供应DC-50Ghz高频贴片电阻，RG0101贴片式毫米波电阻





一、产品简介：

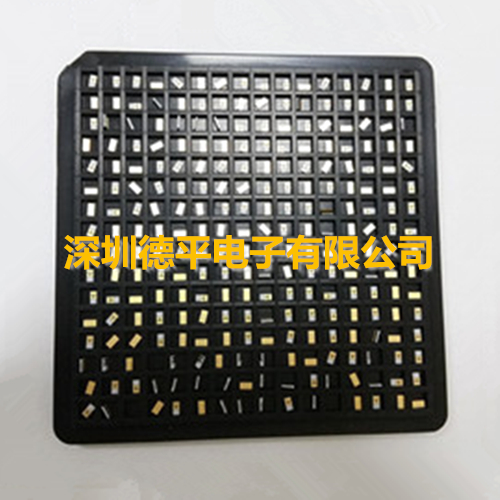

RG0101A500J1毫米波芯片电阻，是键合型薄膜电阻器，该产品频率高、寄生参数基本可以忽略，可以使用至微波毫米波频段。





二、产品用途及特点

1.1产品用途：产品主要运用于微波集成电路模块，如放大，耦合、衰减、滤波等模块电路。

1.2产品特点：①:低寄生参数、使用频率高至50GHz；②:防潮，会形成自我钝化保护膜；③:产品频率高、寄生参数基本可以忽略，可以使用至微波毫米波频段。







三、产品参数

2.1型号：RG0101A500J1
2.2功率：0.1W
2.3阻值：50Ω
2.3阻值精度：±5%
2.5频率：DC-50GHz
2.6回损z小值：20DB
2.7尺寸规格：0.254mm*0.254mm*0.254mm
2.8驻波比：1:1.8

注）：产品参数可以定制，详情请与我们的工作人员联系！！







四、产品结构（仅正面金属化）

3.1金属化结构：TaN/TiW/Au

1）TaN：符合方阻要求
2）TiW：300﹣500A
3）Au：2.5uM min

3.2基片材质：99.6%氧化铝基片，厚度0.254mm







五、特性参数

4.1外观：金属表面光洁，无外来杂质污染，瓷体表面无裂痕。金属毛刺小于20um。

4.2键合性能：至少承受6gf拉力（25um直径金丝）。

4.3膜层可焊性：支持金锡焊接，5秒浸润。

4.4膜层耐高温：400℃5分钟、180℃2小时不变色，不气泡。

4.5额定功率：0.1W







六、产品售后与订购说明


5.1发货快速，规格齐全，欢迎广大新老客户来电来函洽谈订购！！

5.2我司所交产品准时，并依约定规格验收；

5.3不合格品由我司取回，并重新确认交货日期；

5.4如属采购方内部问题，不得对我司有任何不合理之要求；

5.5因天灾等非人力所抵挡因素外，我司应安本合约所规定之日期交货；
