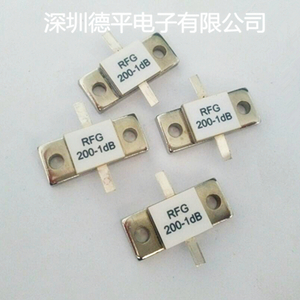

供应200W衰减1-30dB高频0.5GHz法兰衰减器





一、产品用途及运用


1.1产品简介及运用：法兰衰减器主要应用于微波通信领域，对微波信号进行衰减，实现高频时较低的驻波比。法兰衰减器被广泛运用于微波通信、数字传输，雷达、广播电视等高科技电子领域。

1.2产品特点：法兰衰减器是采用标准高精度法兰精制而成的，用于各种光纤传输线路中，衰减精度高，性能稳定可靠。





二、产品参数详情

2.1型号：RFG200C100Q1
2.2功率：200W
2.3衰减值：1dB-30dB
2.4衰减精度：±1dB
2.5频率：DC-0.5GHz
2.6工作温度：-55℃ ~±150 ℃
2.7贮存温度：-55℃ ~±150 ℃
2.8规格尺寸：10mm×25mm×5.8mm
2.9产地：深圳宝安

注）：产品可根据要求进行定制，详情请与我们联系！！






三、产品安装方法及试验


安装方法：将衰减器用螺钉固定在金属试验架上，引出端焊在敷铜板上，衰减器主体与敷铜板之间距离不小于1mm。

产品安装试验要点及检测

可焊性

3.1试验方法：焊槽温度为235℃±2℃，浸渍时间5S~10S，引出端浸渍度深度距衰减器1mm±0.5mm。

3.2试验后检测：衰减器引出端被浸渍的表面部分应有95%的面积覆盖上一层连续、均匀、光滑、明亮的锡焊。

引出端强度

3.3试验条件：A.沿衰减器引出端水平方向缓慢施加10N拉力，持续5S~10S。

3.4试验后检测：衰减器引出端应无机械损伤、松动和脱落。

电老化

安装方法：用螺钉，加一个弹簧垫圈将衰减器固定在铝制散热器上，衰减器与散热器之间要求接触良好（涂敷导热硅脂）；将引出端焊在敷铜板上，衰减器主体与敷铜板之间距离不小于1mm。

3.5试验前测量阻值。

3.6试验条件：直流或交流有效值按额定功率施加。

3.7试验温度：25℃±5℃。

3.8加电方式：试验期间施加连续的额定工作电压。通电期间电压应稳定在规定值的±5%以内。为了保证衰减器的功率降额，如果机箱内温度超过70℃，应加风扇冷却。

3.9试验后测量：衰减器在25℃±3℃下稳定2h~4h后，衰减器应无机械损伤，衰减值变化不超过±5%。







四、安装提示与降功耗曲线


4.1产品安装时要求保证产品底面与焊盘（外壳）之间接触良好，接地良好；

4.2焊接时，使用电烙铁功率不超过40W；

4.3法兰衰减器的引出线应保持水平搭线；

4.4在散热片上涂一层厚度为0.25mm的极薄的导热硅脂；

4.5负载承受功率随环境温度而变化,温度升高时功率呈现性递减。
