产品概述

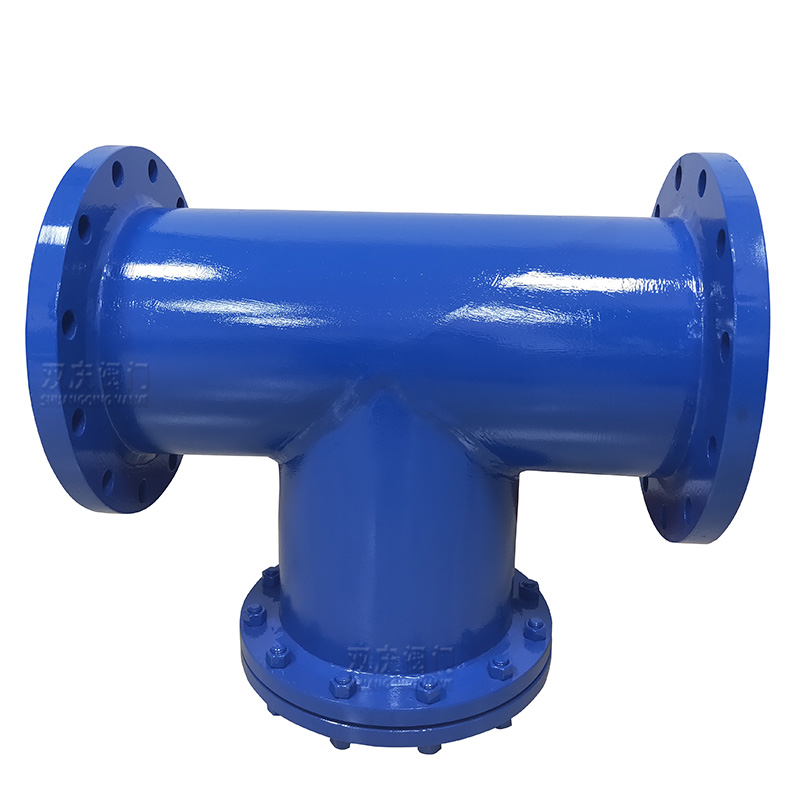

T型过滤器外形上像字母“T”型，所以我们叫做T型过滤器。

直流T型过滤器属于管道粗过滤器系列，是管道输送液体或气体过程中，清除固体杂质的设备，液体或者气体流经过滤器时，其中杂质被滤出，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转。

      当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

工作原理

    当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出水口排出。

产品型号

SQZT直流T型过滤器、ST34直流T型过滤器、SRT直流T型过滤器、SQCT折流式T型过滤器、ST24折流式T型过滤器、FPY-Ⅲ折流式T型过滤器

产品参数

产品名称：ST34型直流式T型过滤器

适用介质：水、油、蒸汽、气体等

安装方式：直通，水平安装

连接方式：法兰、对焊、螺纹、承插焊

口    径：DN25-1200mm

工作压力：1.0-16MPa

材     质：20#、304、316L等

过滤精度：10-480目(通水网为18-30目/cm2；通气网为40-100目/cm2；通油网为100-480目/cm2)

可生产型号：FPY-Ⅵ、FPY-Ⅲ、SRT、ST34、ST24、SRTⅣ、

技术参数

1、适合物料：

a、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；

b、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；

c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；

d、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等

2、过滤精度：10-480目（一般通水网为20-40目，通气网为40-100目，通油网为100-480目。）

3、工作温度：≤90℃

4、公称通径：DN25—DN1200mm

5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）

6、法兰标准：GB81-59（也可按用户要求制造）

7、壳体材质：20#、304、304L、316、316L等

8、密封材料：聚四氟乙烯、 橡胶、耐油石棉胶

选用原则

1、进出口通径：

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：

按照过滤管路可能出现的/压力确定过滤器的压力等级。

3、孔目数的选择：

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

订货须知

1)T型过滤器连接管道的公称通径，法兰标准和压力等级； 如果为异端需注明DN(大端)x DN，(小端)

2)设计压力(或较大操作压力)；

3)设计温度(或较大操作温度)；

4)介质性能：

5)选用的壳体材质和滤芯的材质；

6)若有特殊要求请写明：

7)T过滤器型式；

维修与保养

1、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；

2、当过滤器工作一段时间后，过滤器芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质；

3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，受损的过滤芯，会使过滤后的介质纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；

4、如发现不锈钢钢丝网变形或损坏，需马上更换。

日常过滤器的维护其实是对其过滤网的维护。

日常检查倘若发现介质的流速变小，就从另一方面代表着过滤器的过滤网需求清理了，不必重复常常的拆开以防发生其余不必要的故障。如果常常清洗的话，一旦破坏了过滤网孔的粗细，达不到应有的结果，就等于装了一个无用的装置，起不到维护设备的结果。因为结构比较简单，维护保养十分简略，一般都只需求将滤筒拆开下来，清洗过滤的杂质即可。因为过滤网中的过滤芯只是由框和不锈钢的钢丝组成，用力过猛容易变形和损坏，所以，在清洗过滤网时要格外的注意防护。一旦发生设备有故障，也需要排除一下是否是过滤器网无效所导致的问题。

由于阀门、过滤器种类繁多，本厂承接按图生产，非标生产，产品价格以实际报价为准，请根据具体型号参数及技术要求联系我们进行报价。
