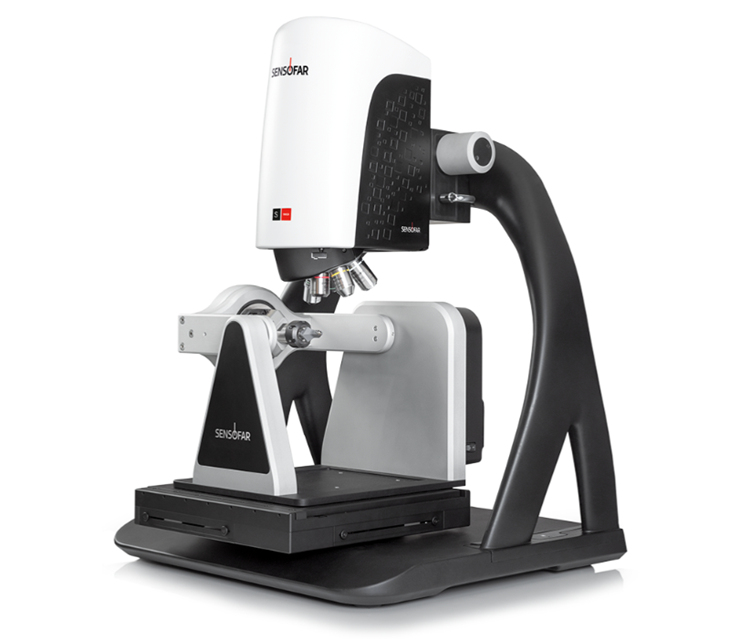

白光干涉仪是一种通过干涉原理测量表面形貌的精密仪器，广泛应用于高精度的表面轮廓和厚度测量。它采用白光（包含多种波长的光）作为光源，通过干涉现象对物体表面进行精确的三维测量。

工作原理：

白光干涉仪利用的是干涉现象，具体来说是宽光谱白光干涉。其核心原理基于光的干涉效应，即当两束光波叠加时，如果它们的光程差为整数倍波长，则会发生相长干涉，形成亮条纹；如果光程差为半波长的奇数倍，则会发生相消干涉，形成暗条纹。

在白光干涉仪中，白光是由多个波长的光组成，因此干涉条纹会随着光程差的变化而改变。通过分析干涉条纹的位置，干涉仪可以精确地计算出物体表面的高度变化或厚度变化，从而获得精确的三维表面信息。

白光干涉仪的主要组件：

1.光源：白光干涉仪采用宽谱的白光光源（如白光LED），这使得仪器能够测量各种材料的表面。

2.干涉仪镜头：通过干涉仪镜头调节光束，将其投射到被测样品表面。

3.分束器和反射镜：用于分离和引导光束，其中一束光照射到被测物体表面，另一束光反射回干涉仪的接收系统。

4.探测器：通常是高分辨率的相机或光电探测器，用于记录干涉条纹或图像。

5.数据处理单元：通过分析由探测器捕获的干涉图像，计算样品表面的高度信息，生成三维表面轮廓图。

白光干涉仪主要应用：

1.表面粗糙度测量：在精密加工和材料研究中，白光干涉仪常用于测量材料表面的粗糙度、纹理、微小起伏等特性，尤其适用于微米级别的表面质量控制。

2.薄膜厚度测量：白光干涉仪能够精确测量薄膜的厚度，广泛应用于半导体、光学涂层等领域，用于检测涂层的均匀性和厚度。

3.三维表面形貌分析：它能够扫描并分析物体表面在三个维度上的变化，适用于复杂表面结构的表征，如微电子元件、光学元件、金属表面等。

4.质量控制与检测：在制造业，特别是在高精度零件生产中，白光干涉仪可以进行实时的质量控制，检测表面缺陷、变形等问题。

5.光学元件检测：用于高精度光学元件的表面检测，如镜头、透镜、光纤端面等，以确保光学性能的准确性。
