接触式测厚仪是在线检测设备，主要用于板材厚度的在线检测。本设备测量的数据客观，实时性好，测量结果保存完整，适用于生产线的质量监测、跟踪和生产工艺分析。

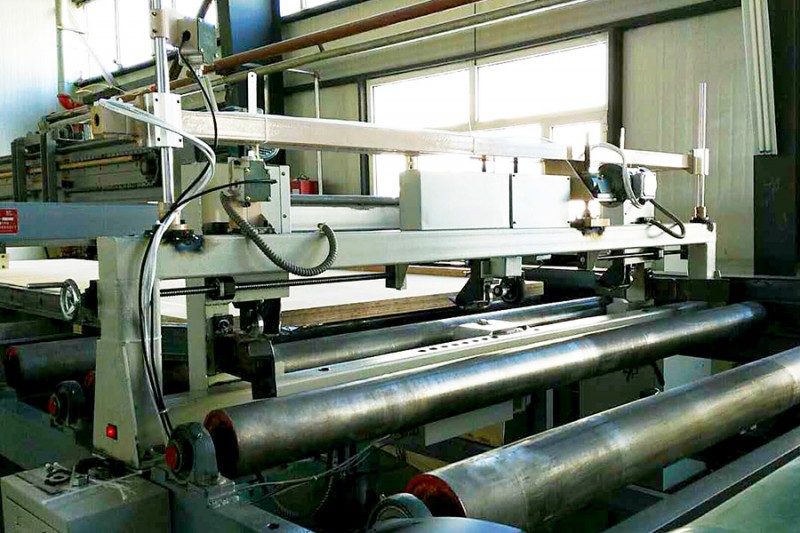

HZ03-SY120型三点测厚仪的每个测量单元由上下两个接触式直线位移传感器组成，当板材通过两个传感器的中间时，位移传感器的测量杆上下浮动。通过其浮动的距离计算出板材的厚度尺寸。

在实际应用中，为保护传感器的触头，一般由压轮直接与板材接触，通过压轮的上下浮动带动传感器测量杆伸缩来实现板材厚度的测量。

测厚仪主要包括测厚仪、小控制柜、嵌入式工控机、打印机、声光报警器等几部分。可以同时测量3个位置的厚度尺寸。同时测厚仪自带旋转编码器，可以监测长度方向的尺寸，每张板材可按固定位置测量9个点的厚度尺寸。

嵌入式工控机是测厚仪的数据处理单元，主要完成数据的采集、处理、显示、存储、打印以及数据的后期查询、统计、分析等。

主要技术参数

（1）测量范围：10～120mm。

（2）测量精度：≤0.1mm。

（3）测头类型：接触式传感器。

（4）测量点数量：3个测量点，每个测量点2个传感器。

（5）测量点间距：中间测量点固定位置，两侧测量点可调至距板边50mm。

（6）显示内容：3个测量点的实时厚度。

（7）超差报警功能：可设置标准板厚及上下偏差，超出上下偏差时自动报警。

（8）检测报告打印功能：每张板打印1个检测报告，内容为9个位置的测量值和产品的编号信息。9个测量位置中1个为板中心点，其余测量位置距离板边缘50mm。

（9）检测报告打印在不干胶纸上。

使用环境要求

（1）电源电压：AC220±15% V 50Hz

（2）环境温度：0～45℃

（3）环境湿度：≤80%（不结露）

HZ03-SY120型三点测厚仪主要应用于常温钢板、有色金属板、带材、木板、压缩板等硬质板材静态测量或生产线上具有短暂停止工位的间歇性厚度测量。
