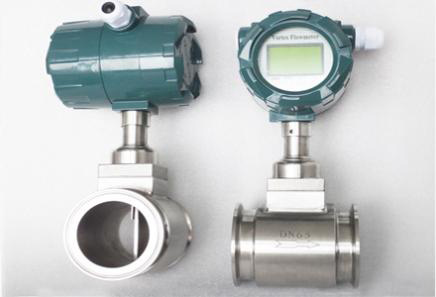

　　SKLUW型卫生型涡街流量计主要用于工业管道介质流体的流量测量,其特点是压力损失小,量程范围大,精度高,广泛适用于食品、化工等行业对压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等) 、水和液体的计量和控制.
一、卫生型涡街流量计工作原理
　　在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图1所示。

　　旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d　　　　　　　　　　(1)
式中：
f－发生体一侧产生的卡门旋涡频率
　　 St－斯特罗哈尔数（无量纲数）
　　 V－流体的平均流速
　　 d－旋涡发生体的宽度
　　由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，图2表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

　　在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m³）　　　　　　　　　　　　（2）
式中：K＝仪表常数（1/m³）。
N＝脉冲个数
Q＝体积流量（m³）
