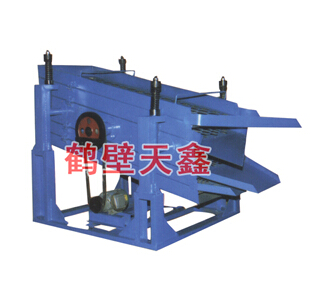

JXS-5焦炭鼓前分组机械筛
JXS-5焦炭鼓前分组机械筛
JXS-5焦炭鼓前分组机械筛，主要用于冶金炼焦各级组成（25～40mm、40～60mm、60～80mm、＞80mm）及焦末含量的测定。它可以替代手工筛，达到减轻劳动强度、提高焦末含量的检测准确性、消除人为误差的理想设备。
一、用途和使用范围
焦炭鼓前分组机械筛，主要用于冶金炼焦各级组成（25～40mm、40～60mm、60～80mm、＞80mm）及焦末含量的测定。使用时将物料倒入机械筛进料斗，在振动力的作用下，物料通过第一道筛板，大于筛孔的物料从出料簸箕流出，小于筛孔的物料落入第二道筛板上进一步分级，如此工作下去，直到物料通过四道筛板、达到五级分级效果。
它可以替代手工筛，达到减轻劳动强度、提高焦末含量的检测准确性、消除人为误差的理想设备。该机械筛采用优化设计，使其结构紧凑，操作简便，运行可靠。其各项技术性能已达到GB/T2005-94中的要求。
二、主要技术规格
筛板规格(mm)：80x80 60x60 40x40 25x25
层 数： 4层
筛体倾角：11.5°
激振幅度：6～8mm
电机功率：0.75kw
机器重量：600kg
外形尺寸（mm）：2300x1340x1310
三、 结构概述
该机有机架、动力部分、减速部分、减震部分、筛分部分等组成。机架由多种型钢焊接而成，主要起到支撑各部件的作用。当接通电源后，电机旋转并通过三角皮带带动具有偏重机构的飞轮转动，由于偏重机构的作用，筛体以设计的振幅和激振力工作，物料在震动中完成分组筛分过程。根据工作的需要，该机可以连续不断地工作。
为了使机器稳定，提高激振力，同时减少因激振力给机器带来的破坏，控制噪音，机器设计有减震机构。
筛分部分设计为四层五级筛板，筛板全部为方孔，上层为80x80毫米、第二层为60x60毫米、第三层为40x40毫米、第四层为25x25毫米。筛体为优质钢板焊接而成。
