顶板离层仪操作有多简单？钻孔→锚定→读数三步搞定！不用复杂调试，井下新手也能快速上手，岩层异动掌握～“三号掘进面的顶板数据又波动了，”技术员小张捏着一沓监测报表，声音发紧，“昨天浅部离层量涨了0.8mm，深部也有异动，再这么下去……”。

顶板离层仪是一种监测顶板岩层移动的监测仪器。顶板离层指示仪是一种可以监测顶板岩层移动的检测装置，它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。

顶板离层仪器结构：

顶板离层指示仪主要由基点锚头、测绳、套筒、牌、内测筒、外测筒组成。

主要性能参数：

⑴测量方式：反光彩色显示

⑵测量点数：2个（3个）

⑶量程：200 mm

⑷读数精度：1 mm

⑸安装锚孔直径：28.42 mm

安装步骤：

用锚杆钻机φ28mm钻头打7m—8m深的孔；仪器安装

1先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。

2将浅部锚头送入至安装位置。

3安装好套管，套筒底端接牢牌，牌底沿距顶板约35mm，然后将深部锚头测绳与内测筒连接，浅部锚头测绳与外测筒连接。

4外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。

观测记录

巷道顶板离层观测记录

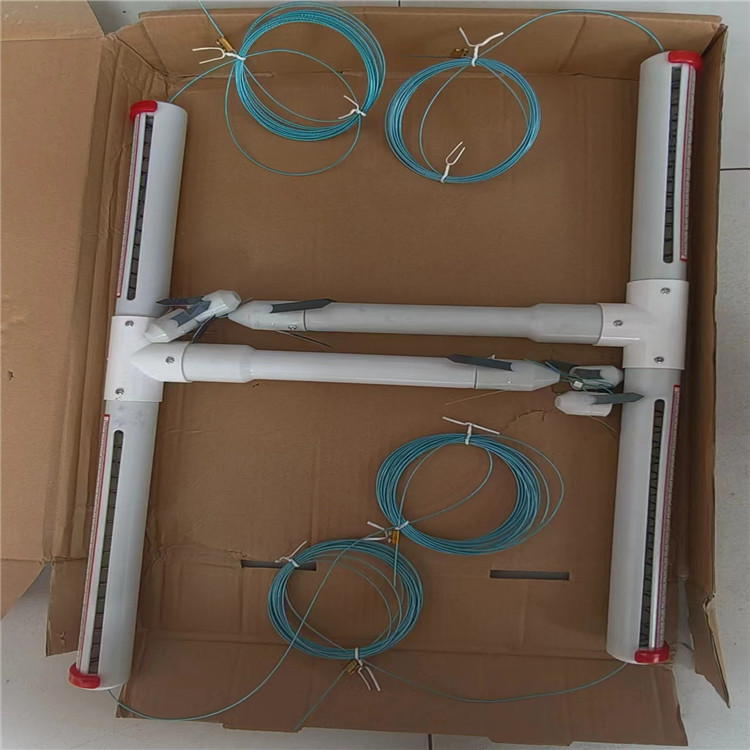

T型式顶板离层仪平行式是一种检测顶板岩层移动的监测仪器。它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。为煤矿工程技术人员和监测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆的合理性、经济性而需要的科学依据。从而有效的顶板坍落事故的发生，确保煤矿按全生产。顶板离层指示仪主要由基点锚头、锚爪、测绳、游标尺组成。

老矿长站在巷道口，看着那台被埋了半截，却还在顽强显示数据的顶板离层仪，红了眼眶。
