HDSS-3路面渗水仪 路面渗水仪 路面渗水试验仪 T0730-2011沥青混路面渗水仪 沥青混合料路面渗水系数测定仪

一、产品简介：

路面渗水量测定仪，供建筑路及养路部门进行现场测定和实验研究：该产品是交通部公路司为修订《公路沥青路面施工技术规范》设立的研究项目，即《沥青路面渗水测定方法及指标要求》中指定的产品也是新试验规程中的标准产品。符合JTJ052-2000标准。

二、路面渗水量测定仪技术参数：

1、量筒容积：600ml

2、底座直径：￠220mm

3、压重块质量：5kg（2块）

4、分辨率：2ML

5、渗水面积标准环内径：150MM

6、外形尺寸：250*250*560MM（长*宽*高）

7、产品重量：22KG

三、使用说明：

1、将放置于坚实平面上的试件或待测试的路面清扫干净。 　

2、放上标记环，用粉笔沿内环和外环分别画出标记，取下标记 环则试件表面或路面上也就留下了一个内环Φ150mm 外环为Φ 220mm 的两个同心圆。 　

3、将标准环放在同心圆内，并使内环标记与标准环底面相吻合 　

4、检查同心圆是否有构造深度较大的部位，如有必须先用密封 剂对这些部位的纹理深度进行填充， 以防止渗水试验时水通过这些表 面纹理渗出，从而影响到试验结果。

四、路面渗水量测定仪试验规程：

1、在内外标记环之间抹一薄层密封材料，并用刮刀修补成内径 Φ150mm 外径为Φ220mm 厚约 3mm 的密封材料环，修补时应压住面 积标准环使之不能移位。 　

2、将渗水仪用力压在密封材料上，使渗水仪底座与密封材料环 吻合，加上 2 块配重块，以防压力水从底座与路面之间流出。 　

3、关闭仪器阀门，向仪器阀注水，注满至上标线 O 的位置。 　

4、迅速将开关全部拧开，待水面下降 100mL 时开动墨水， 使水变成淡红 秒表，每隔 60S，读记量筒上水位刻度一次，至水面下降 500mL 时 为止。 　

5、按以上步骤在同一个检测路段选择 5 个测点测定渗水系 数。取其平均值为测试结果。

五、路面渗水量测定仪仪具与材料：

本试验需要下列仪具与材料：

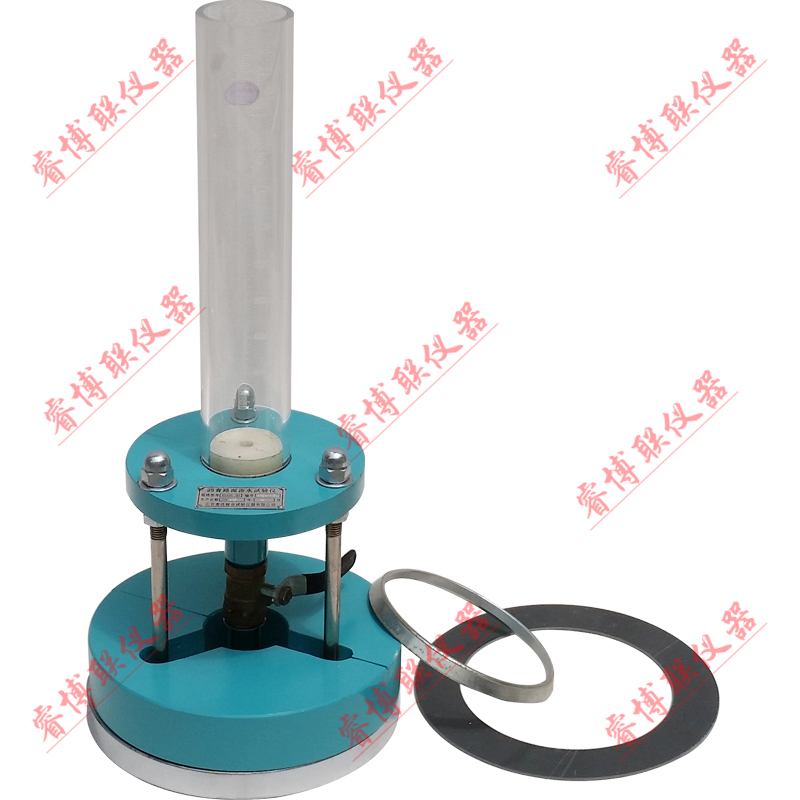

1、路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过拳10mm的细管与底座相接，中间有一开关。量筒通过支架联结，底座下方开口内径150mm，外径165mm，仪器附压重铁圈两个，每个质量约5kg，内径160mm。

2、水桶及大漏斗。

3、秒表。

4、密封材料：玻璃腻子、油灰或橡皮泥。

5、其他：水、红墨水、粉笔、扫帚等。
