GBT43815-B电工套管压力试验机 电工导管压力试验机 塑料管压力试验机 数显电工套管压力试验机

一、前言

电工套管压力试验机适用于多种塑料管、塑料波纹管等作压力试验，在试样上放置一正方体钢块，并由杠杆、砝码施加一个缓慢增大的力后，由大量程面分表测量试样压扃处外径的变化，并检查试样的力学性能。符合GB/T14823.2《电气安装用导管特殊要求—刚性绝缘材料平导管》、JG/T3050《建筑用绝缘电工导管及配件》及ZBG33008《聚乙稀塑料波纹电线管》等要求。

电工套管压力试验机与其它拉压力试验机相比，具有压力恒定、外径变化能得到精确测量、操作方便、直观可靠等特点。因此，应用愈来愈广泛。

二、技术参数

Z大压力：1250N

压力精确度：±1%

压头规格：50*50mm

管径变化测量范围：0-30mm，测量精度0.01mm

升降平板尺寸：252*240mm

升降范围：90mm

外形尺寸：长*宽*高   726*340*545mm

重量：70KG

三、结构

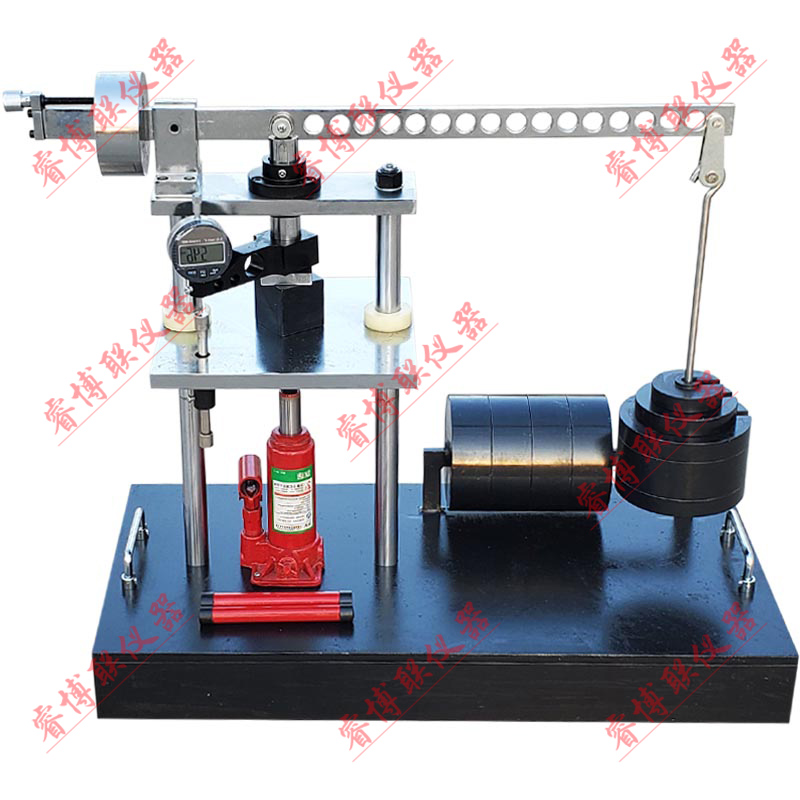

试验机由底座、杠杆机构、千斤顶及百分表变形测量装置等组成。
