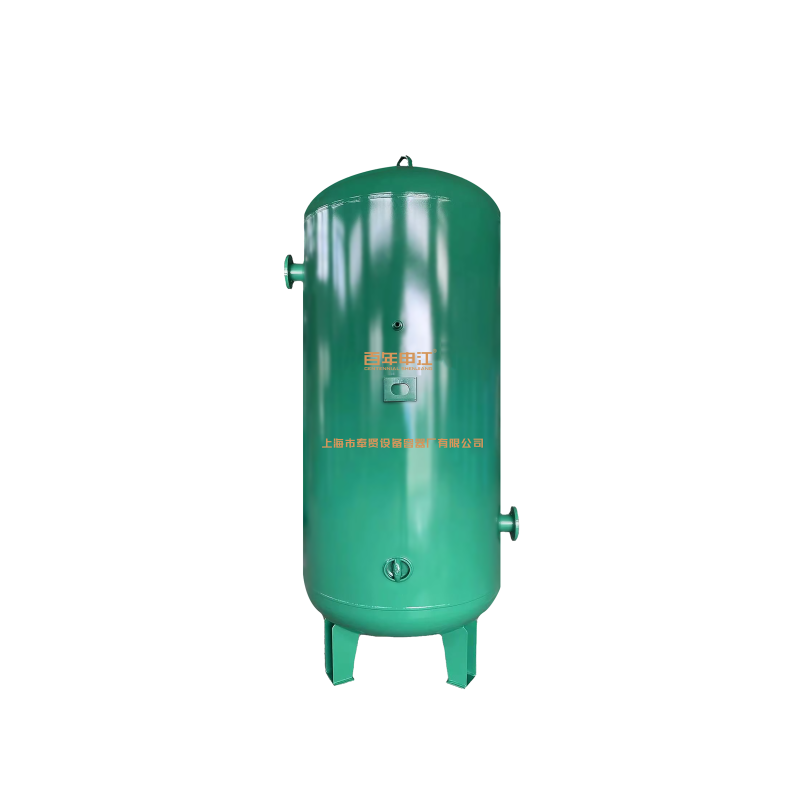

储气罐、产品介绍
公司空压机配套选用的压力容器，具有国家特种设备制造许可证核准的设计、制造的产品。可提供普通碳钢压力容器及不锈钢压力容器，还可接受特殊规格定制。
主要参数及安装基础尺寸
型号 | 设计温度 | 容器总高 | 容器内径 | 净重 | 进气口 | 出气口 | 支座 | 排污阀 |
容器/工作压力 | ℃ | H | Φ | kg | H1 | DN | 螺纹式 | H2 | DN | 螺纹式 | D | d |
C-0.3/8 | 100 | 1766 | 550 | 104 | 667 | 65 | Rp1½” | 1367 | 65 | Rp1½” | 400 | 20 | R¾” |
C-0.3/10 | 1766 | 129 | 667 | 1367 |
C-0.3/13 | 1778 | 162 | 669 | 1369 |
C-0.5/8 | 100 | 2102 | 600 | 174 | 680 | 65 | Rp1½” | 1680 | 65 | Rp1½” | 420 | 20 | R¾” |
C-0.5/10 | 2102 | 174 | 680 | 1680 |
C-0.5/13 | 2102 | 203 | 681 | 1681 |
C-0.6/8 | 100 | 2136 | 650 | 187 | 694 | 65 | Rp1½” | 1704 | 65 | Rp1½” | 470 | 20 | R¾” |
C-0.6/10 | 2138 | 222 | 695 | 1705 |
C-0.6/13 | 2138 | 222 | 694 | 1704 |
C-1.0/8 | 100 | 2405 | 800 | 265 | 800 | 80 | Rp2 | 1920 | 80 | Rp2 | 560 | 24 | R¾” |
C-1.0/10 | 2407 | 320 | 800 | 1920 |
C-1.0/13 | 2046 | 316 | 800 | 1920 |
C-1.5/8 | 100 | 2538 | 950 | 405 | 769 | 80 | Rp2½” | 2069 | 80 | Rp2½” | 670 | 24 | R¾” |
C-1.5/10 | 2538 | 405 | 769 | 2069 |
C-1.5/13 | 2538 | 405 | 769 | 2069 |
C-2.0/8 | 100 | 2842 | 1000 | 480 | 781 | 80 | Rp2½” | 2281 | 80 | Rp2½” | 700 | 24 | R1” |
C-2.0/10 | 2846 | 603 | 783 | 2283 |
C-2.0/13 | 2842 | 533 | 781 | 2281 |
C-2.5/8 | 100 | 2756 | 1200 | 742 | 883 | 80 | | 2283 | 80 | | 840 | 24 | R1” |
C-2.5/10 | 2712 | 581 | 881 | 2281 |
C-2.5/13 | 2716 | 668 | 883 | 2283 |
C-3.0/8 | 100 | 2806 | 1300 | 819 | 908 | 100 | | 2208 | 100 | | 950 | 24 | R1” |
C-3.0/10 | 2804 | 643 | 907 | 2207 |
C-3.0/13 | 2806 | 822 | 908 | 2208 |
C-4.0/8 | 100 | 2902 | 1500 | 811 | 956 | 150 | | 2206 | 150 | | 1100 | 30 | R1” |
C-4.0/10 | 2904 | 917 | 957 | 2207 |
C-4.0/13 | 2908 | 1025 | 959 | 2209 |
