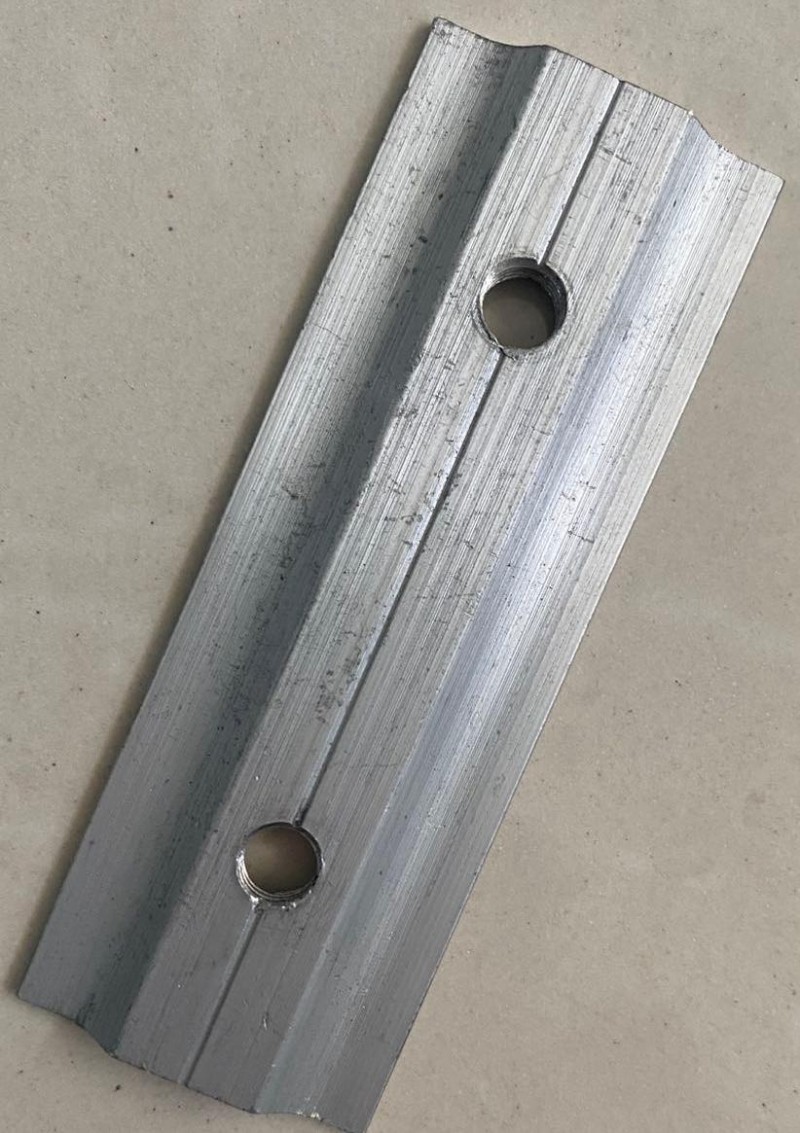

光伏导轨连接件
2025-07-10 12:521
信息概况
  • 价格：￥2.00/件
  • 材质：铝合金
  • 规格：定制
  • 表面光泽度：良
  • 起订：50件
  • 供应：10000件
  • 发货：7天内
立即购买
中晟通新疆新材料有限公司
进入商家主页
一、核心作用
‌延长导轨跨度‌
当单根导轨长度不足（通常标准长度为6米）时，连接件通过咬合槽或卡扣结构将多段导轨拼接成连续轨道，支撑更大范围的光伏板阵列‌18。
‌强化结构稳定性‌
通过螺栓、顶丝或自锁设计固定导轨接口，防止因风压、雪载或温度形变导致的移位或脱扣，提升整体抗拉拔力‌18。
‌保证安装精度‌
精确对齐导轨位置，确保光伏板安装平面的平整度，避免因错位导致组件受力不均或电气连接故障‌19。二、主要应用场景
‌大型地面电站与分布式屋顶‌
山地、平原等复杂地形中，需通过连接件灵活调整导轨布局以适应坡度变化‌46。
彩钢瓦、斜面屋顶等场景下，连接件配合夹具（如角驰夹）固定导轨，提升抗风性‌29。
‌特殊环境系统‌
农业光伏大棚、BIPV（光伏建筑一体化）项目，需高精度导轨衔接以满足建筑结构要求‌56。
移动式光伏系统（如车载光伏），依赖轻量化连接件实现快速拆装‌6。
二、主要应用场景
‌大型地面电站与分布式屋顶‌
山地、平原等复杂地形中，需通过连接件灵活调整导轨布局以适应坡度变化‌46。
彩钢瓦、斜面屋顶等场景下，连接件配合夹具（如角驰夹）固定导轨，提升抗风性‌29。
‌特殊环境系统‌
农业光伏大棚、BIPV（光伏建筑一体化）项目，需高精度导轨衔接以满足建筑结构要求‌56。
移动式光伏系统（如车载光伏），依赖轻量化连接件实现快速拆装‌6。
三、技术原理与创新设计
‌机械互锁结构‌
‌卡扣式H型导轨‌：采用鱼钩状卡边设计，滑块与导轨形成锚栓自锁，外力作用下拉力分散至侧板而非卡边，抗拉拔强度提升30%以上（相较传统H型导轨）‌8。
‌3040铝合金导轨‌：通过T型槽与连接件插接，螺栓横向锁紧，兼顾承重与成本效益‌914。
‌材料优化‌
采用6063-T5铝合金，阳极氧化处理（膜厚≥5μm），兼顾轻量化、耐腐蚀性与结构强度，1.2mm厚度卡扣式导轨可替代1.5mm常规产品‌813。
